Le contacteur
Fonction

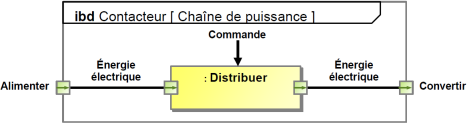

Le contacteur (ou relais pour les petite puissance) permet la commande à distance (marche et arrêt) d'une machine.
Constitution
OBSERVER le contacteur démonté qui vous est fourni.

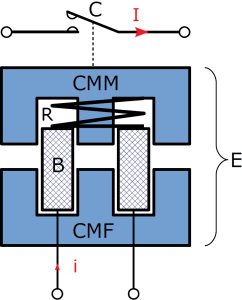

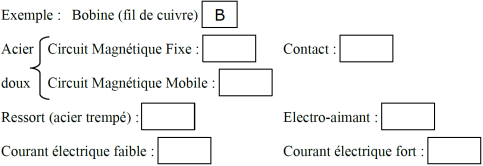

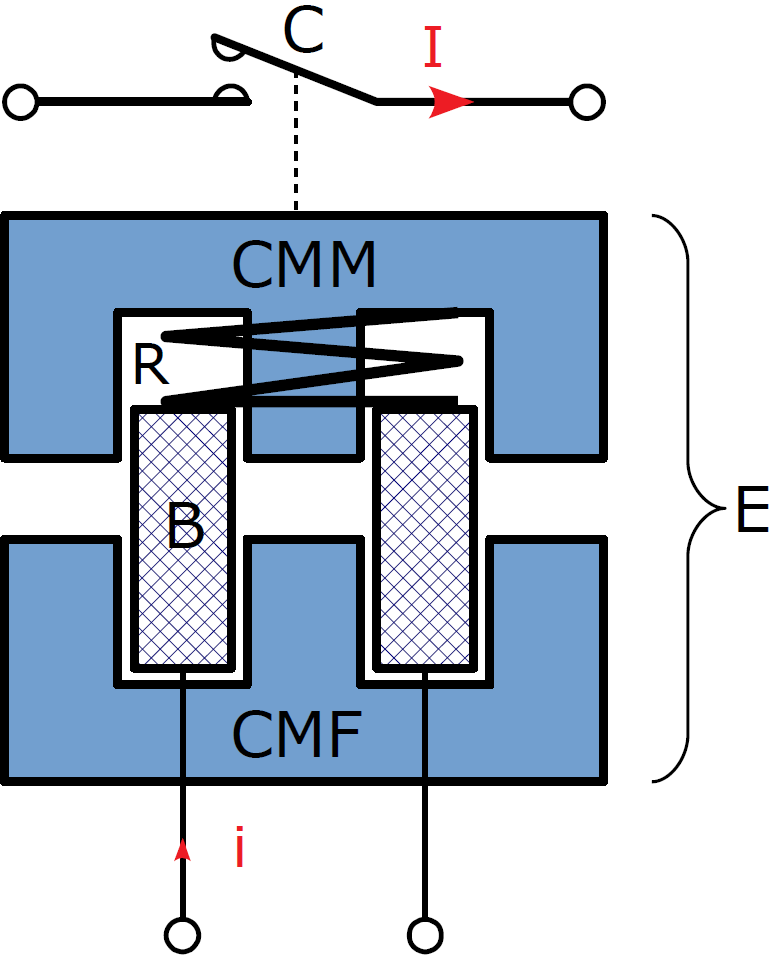

Q1 / ASSOCIER aux différents éléments les repères indiqués sur le schéma du contacteur :
Fonctionnement
On exécute une séquence de marche d'un contacteur.

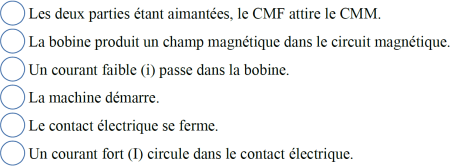

Q2 / ORDONNER (de 1 à 6) la succession d'actions des causes vers les effets.
On exécute ensuite la séquence d'arrêt du contacteur.

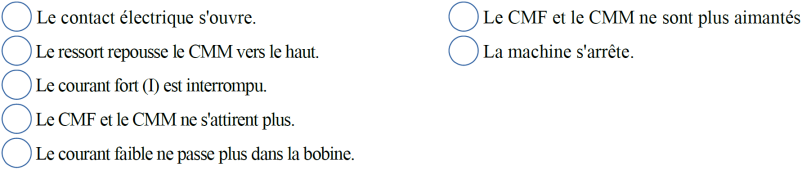

Q3 / ORDONNER (de 1 à 7) la succession d'actions des causes vers les effets.

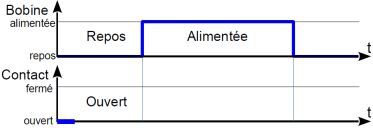

Q4 / COMPLÉTER le chronogramme ci-dessous qui décrit cette séquence.

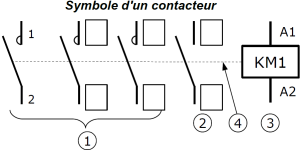

Symbole et repérage
1 : Contacts de puissance (courant fort)
2 : Contact de commande (courant faible)
3 : Bobine
4 : Liaison mécanique
Q5 / En vous aidant du contacteur « KM » de la mallette, COMPLÉTER le repérage des contacts de puissance et de commande.
