Tutoriel pour logiciel « Ardublock »

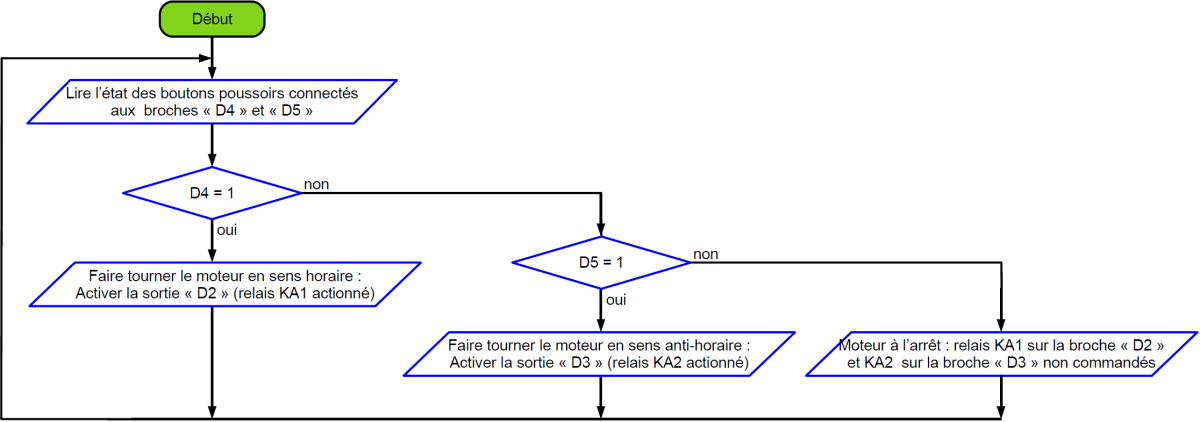

Analyse du programme

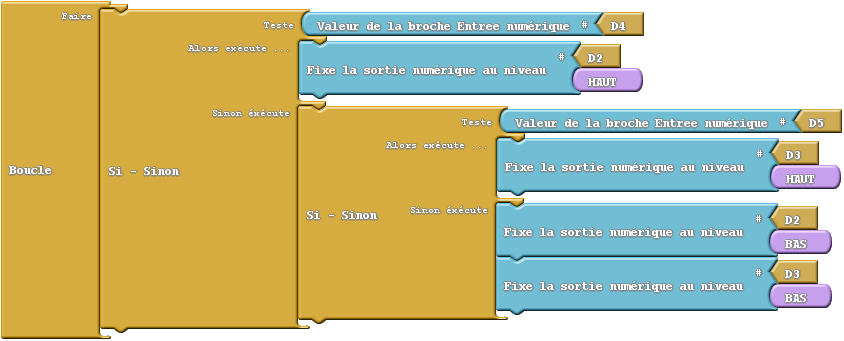

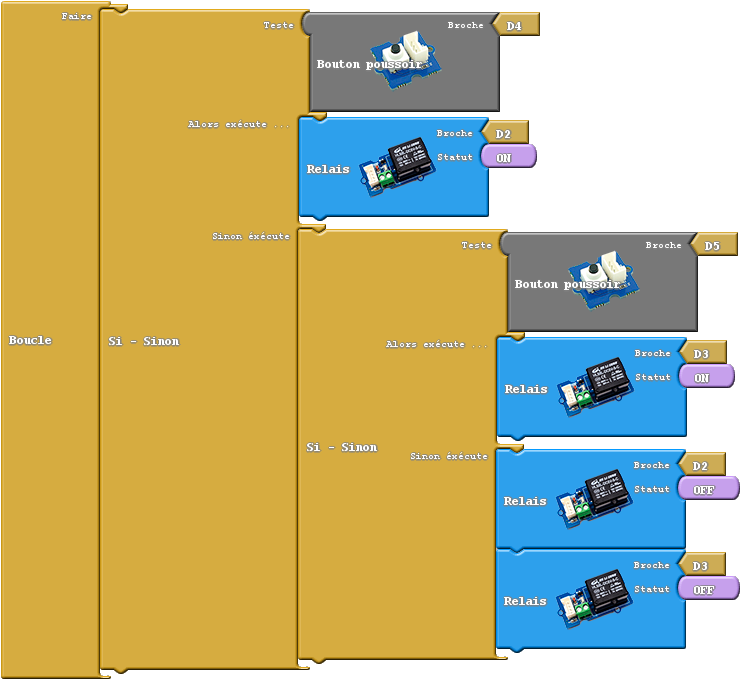

• L'ensemble des blocs sont regroupés dans une « Boucle » pour que l'exécution soit infinie.

  • « Teste » si le bouton-poussoir connecté sur la broche « D4 » est actionné

  • « Alors » la broche « D2 » configurée en sortie numérique est mise au niveau « haut » (relais KA1 commandé)

  • « Sinon »

    • « Teste » si le bouton-poussoir connecté sur la broche « D5 » est actionné

    • « Alors » la broche « D3 » configurée en sortie numérique est mise au niveau « haut » (relais KA2 commandé)

    Dans les autres cas, mettre les sorties numériques « D2 » et « D3 » au niveau « bas » (relais KA1 et KA2 au repos)
