Montage

Vous avez besoin :

Carte Arduino-Uno

  • d'une carte « Arduino - Uno »

Module Grove Base Shield

  • d'une carte d'interface du type « module Grove Base Shield » montée sur une carte « Arduino ».

Bouton-poussoir compatible Grove

  • Deux modules bouton-poussoir compatible « Grove »

Détecteur mécanique fin de course compatible Grove

  • Deux modules interrupteurs fin de course compatible « Grove »

  • Un moteur à courant continu 12V - 10A maxi

Alimentation stabilisée 0-15V

  • Une alimentation stabilisée 0 - 15V

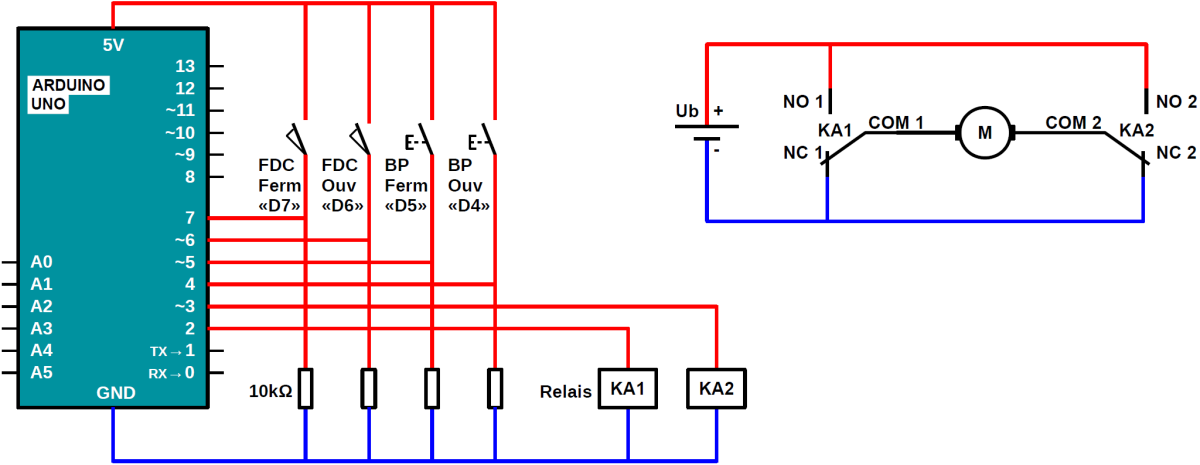

CONNECTER le module 2 relais sur la broche « D2 » de la carte d'interface.



CONNECTER un bouton-poussoir sur la broche « D4 » de la carte d'interface (BP Ouverture).



CONNECTER un bouton-poussoir sur la broche « D5 » de la carte d'interface (BP Fermeture).



CONNECTER un interrupteur fin de course sur la broche « D6 » de la carte d'interface (portail ouvert).



CONNECTER le deuxième interrupteur fin de course sur la broche « D7 » de la carte d'interface (portail fermé).

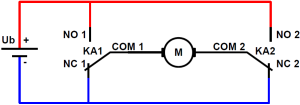

RACCORDER le moteur à courant continu au contact des relais comme représenté ci-contre.



FAIRE VÉRIFIER votre montage avant de continuer



RACCORDER la carte « Arduino » à un port USB de votre ordinateur.
