Mise en situation du système étudié :
Préambule :
Téléverser le dossier zippé « AC1-3_FAO moule thermoformage.zip » dans votre espace personnel réseau et en extraire tout le contenu (cliquer droit sur le dossier et opter pour Extraire tout...). Effacer ensuite le dossier zippé.
L'activité proposée est le premier volet des quatre étapes du cycle de réalisation du triangle de suspension en carbone.

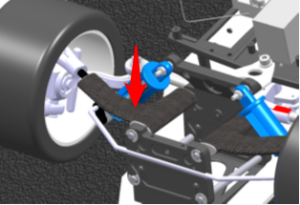

Le train avant de la voiture radio commandée au 1/10ème est
composé entre autres de deux triangles supérieurs, qui sont réalisés
en matériau composite pour répondre à un besoin de légèreté et de
résistance.

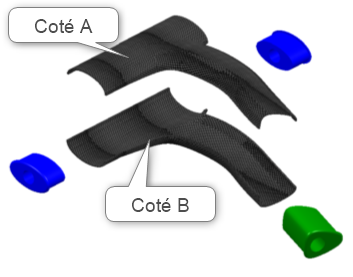

Ces triangles sont réalisés par assemblage de deux demi triangles et des paliers (en bleu et vert) comme sur la figure ci-contre.
La fabrication des demi- triangles en matériau composite à base de résine époxy et de fibres de carbone nécessite la réalisation d'un moule, que nous allons réaliser par le procédé de thermoformage.
Ces pièces seront ensuite usinées pour réaliser un assemblage collé pour obtenir le triangle fini.
Méthode : Cette démarche nécessite la réalisation de quatre étapes :
Réalisation du modèle de thermoformage
Réalisation du moule thermoformé
Mise en forme de la pièce
Usinage du demi-triangle
