Génération des documents du programme et des documents de fabrication.

Q4/ Génération du programme

Ouvrir l'outil ‘'Générer du code CN en mode Batch'' .

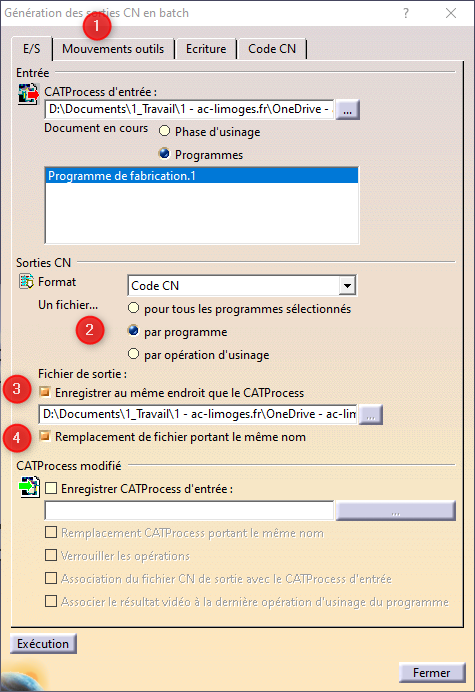

Configurer l'onglet E/S comme si-contre :

  1. Vérifier le format ‘'Code CN''

  2. Cocher un ‘'fichier par programme''

  3. Enregistrer au même endroit que le CATProcess

  4. Remplacer le fichier portant le même nom.

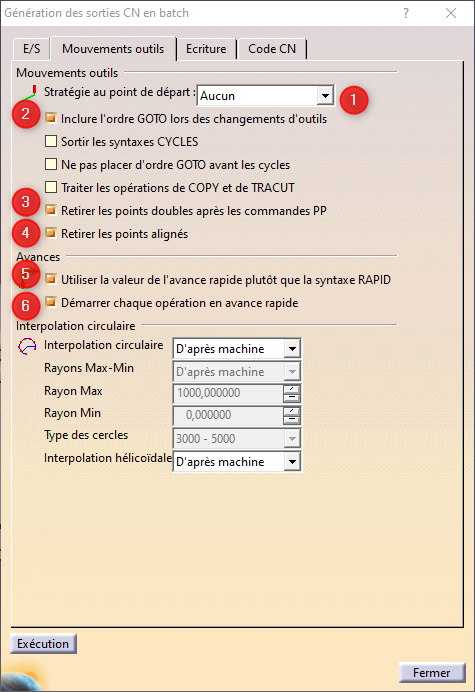

Configurer l'onglet Mouvements d'outils comme ci_contre :

  1. Sélectionner ''Aucun'' pour la stratégie au point de départ.

  2. Sélectionner ''Inclure l'ordre GOTO lors des changements d'outils.

  3. Sélectionner ''Retirer les points doubles après les commandes PP''.

  4. Sélectionner ''Retirer les points alignés''.

  5. Sélectionner ''Utiliser la valeur de l'avance rapide plutôt que la syntaxe RAPID.

  6. Sélectionner ''Démarrer chaque opération en avance rapide.

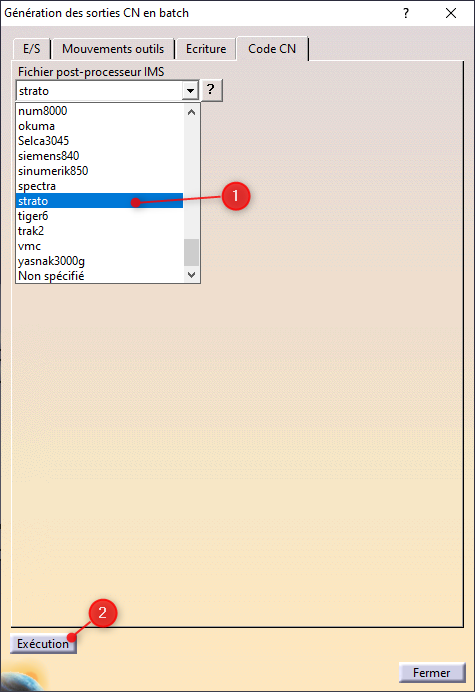

Configurer l'onglet Code CN comme ci_contre :

  1. Sélectionner ''strato'' dans la liste déroulante.

  2. Valider l'exécution

Valider le numéros de programme dans la boite de dialogue qui suit.

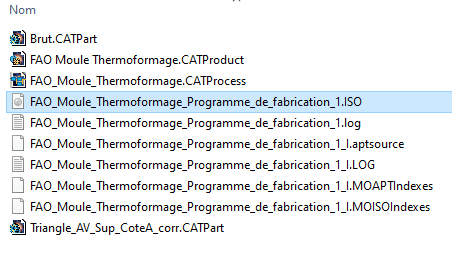

Le fichier (FAO_Moule_Thermoformage_Programme_de_fabrication_1.ISO) contenant le programme généré est dans le même dossier que le fichier .CATProcess. Vous pouvez l'ouvrir avec un éditeur de texte (Bloc note, libre office, Word)

Attention

COPIER le fichier sur une clé USB, vous en aurez besoin pour une activité de la séquence 2.

Q5/ Génération de la documentation de fabrication

Outil ''Générer de la Documentation''

a) Dossier d'industrialisation

La documentation se présente sous forme d'un fichier ‘'HTML'' consultable avec ‘'InternetExplorer ‘'

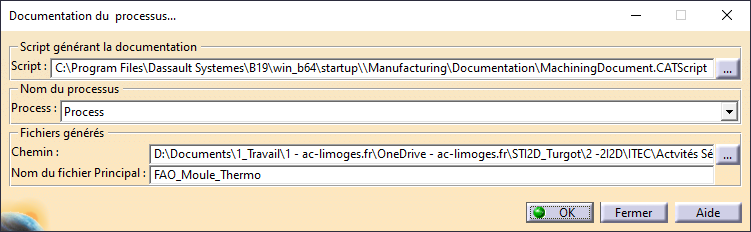

• Rechercher le dossier de travail ou vous voulez stoker votre documentation en cliquant sur le bouton :

• Nommer le fichier principal ''FAO_Moule_Thermo'':

• Lancer l'exécution avec le bouton ‘'OK''

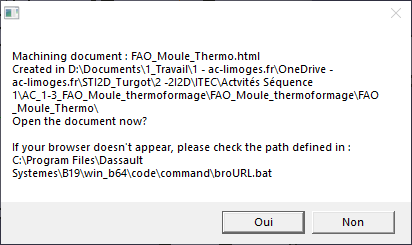

Valider la boite ci-contre par le bouton ''Non''

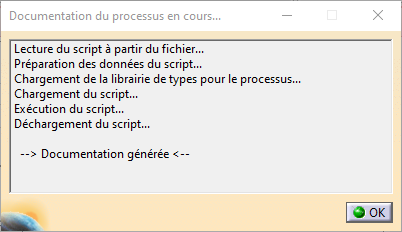

Valider la boite ci-contre par le bouton ''OK''

Un dossier d'industrialisation au nom du fichier est créé dans le même répertoire que celui du fichier de FAO.

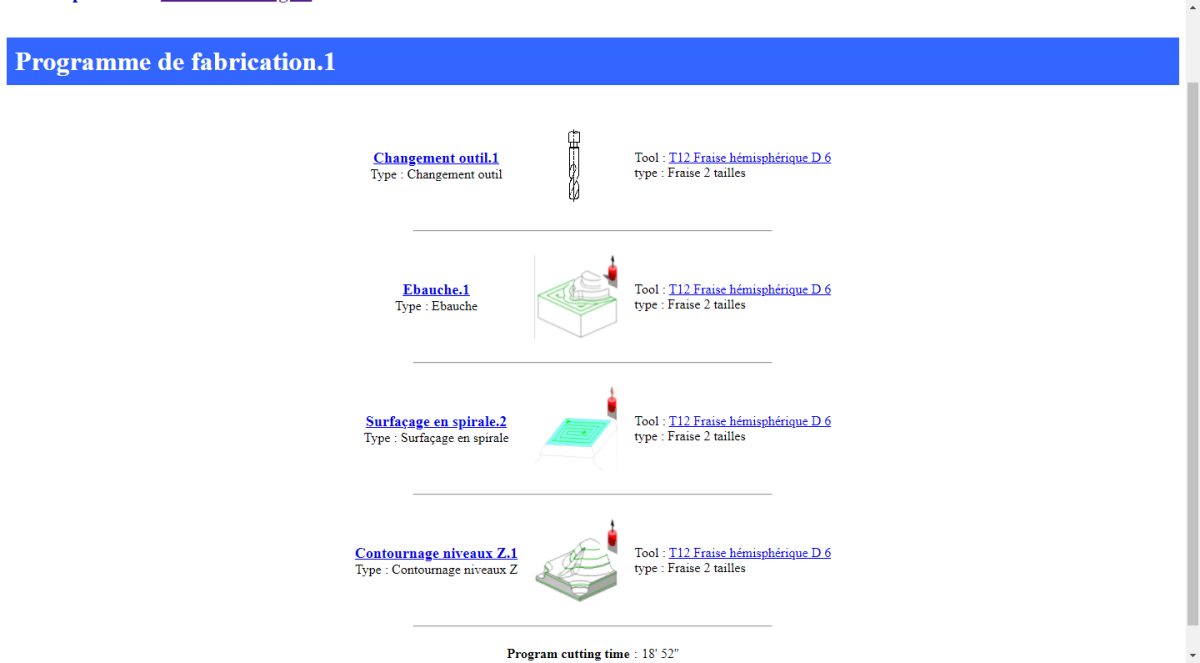

Ouvrir le fichier ''FAO_Moule_Thermo.HTM'' qui ce trouve dans le dossier d'industrialisation.

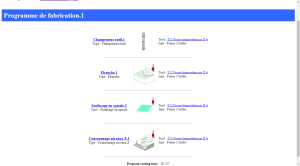

Q6/ IMPRIMER la gamme de fabrication[1] accessible par le lien ''Programme de fabrication.1''.
