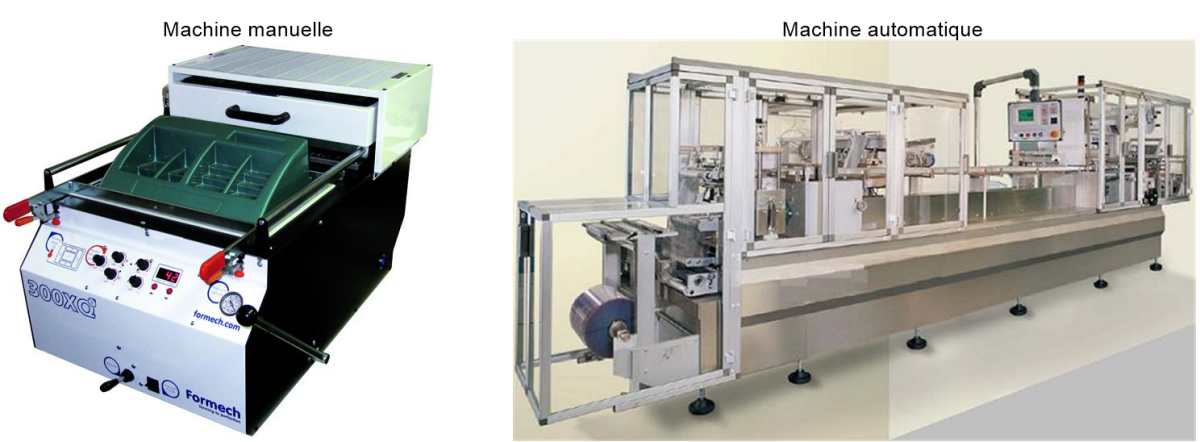

Les machines de thermoformage

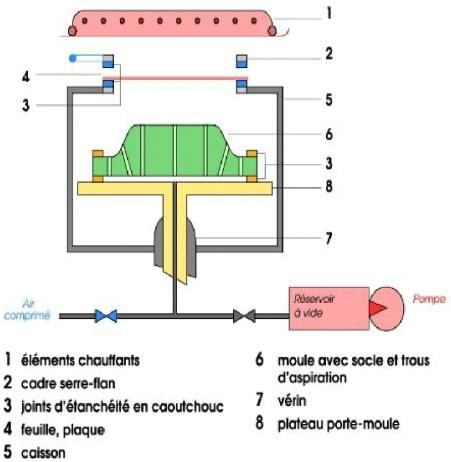

De la plus simple à la plus complexe, une machine de formage comporte les éléments suivants :
Le chauffage {La fonction la plus importante}
Le cadre serre-flan, qu i est muni de joints en caoutchouc pour l'étanchéité et s'ouvre sous l'action de vérins pour la mise en place et le maintien de la feuille.
Le plateau porte-moule et son moule, susceptibles de déplacements verticaux.
Le caisson étanche muni d'ouvertures réglables.
La pompe à vide et son réservoir, dans le cas de formage par le vide : On pratique un vide de 0,05 à 0, 10 bar .La réserve de vide constituée par le réservoir détermine la rapidité du cycle de formage.
Le compresseur et son réservoir, dans le cas du formage par pression : i l fournit l 'air comprimé nécessaire au décollement de la pièce du moule (Par injection d'air dans les canaux d'aspiration ), au refroidissement (Par jets d'air) et aux commandes des vérins s'il y a lieu.
Le moule de thermoformage peut être très simple, en bois ou aussi compliqué qu'un moule d'injection avec des éléments mobiles, un système de découpe intégré. Le choix du matériau dépend de la taille de la série à produire : si la série est faible, le bois ou les
résines synthétiques pourront suffire ; pour les grandes séries l'aluminium ou l'acier seront préférés.

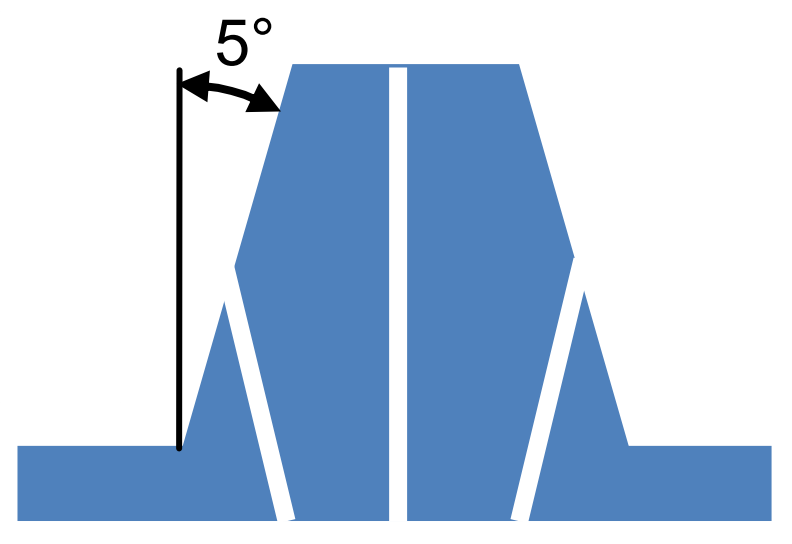

Le moule doit comporter des évents pour facilité le plaquage de la feuille et les faces verticale doivent avoir des dépouilles de 5° minimum
