Création du fichier STL

Q4/ CRÉER un fichier de type CATPart à partir de votre assemblage.

A partir de l'onglet ‘' Outils'' de la barre de menu

  • Sélectionnez l'outil de création de la PART

Modifiez le nom du fichier créé en remplaçant ‘'AllCATPart'' par votre nom.

Puis valider par le bouton

Q5/ CRÉER le fichier de type STL, nécessaire pour l'utilisation de l'imprimante 3D.

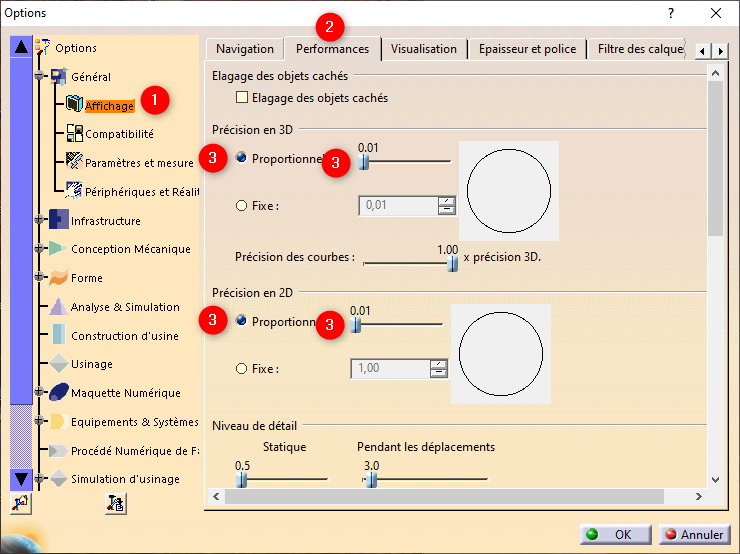

Vérifiez la configuration des performances de l'affichage en sélectionnant l'outil ‘'Option'' de l'onglet ‘' Outils'' de la barre de menu puis sélectionnez successivement :

  1. Affichage

  2. Performances

  3. Configurez les options comme ci-contre.

Enregistrer votre fichier au format STL en utilisant l'option Enregistrer sous... du menu ''Fichier''
