Principe d'impression 3D
Qu'est-ce qu'un fichier STL
STL est l’acronyme de : STéréoLithographie qui est le premier procédé d'impression 3D inventé au début des années 1980
Les fichiers natifs de logiciel de CAO définissent les pièces de manière complexe et avec une très grande quantité d'informations. Dans bien des cas nous n'avons pas besoin de toutes ces informations. Dans un fichier STL les surfaces sont définies comme étant un assemblage de petits triangles définis par les coordonnées des trois sommets et une normale qui indique le côté de la matière. Plus la taille des triangles sera petite, plus la surface au format STL sera proche du modèle au format natif, et inversement.
Avantage : la taille du fichier .STL est très inférieure à celle des autres fichiers et il est lisible par beaucoup de logiciels y compris les traitements de texte si l'enregistrement est fait en mode ASCII.

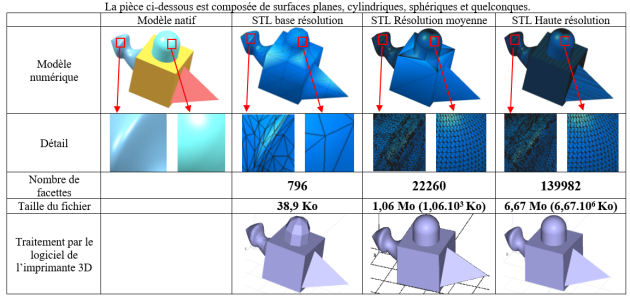

Exemples :
Principe d'impression 3D
Le principe de fonctionnement est similaire à celui d'une imprimante classique. Une tête d'impression (Extrudeur[1]) dépose en couches successives(Strates[2]) un filet de matière (ABS, PLA, ...) fondue suivant des trajectoires calculées par un logiciel spécifique.
La machine travaille donc dans des plans horizontaux décalés (de 0.13mm, 0.18mm, 0.25mm , 0.33 mm, en fonction de la qualité souhaitée pour les surfaces verticales) qui donne à la pièce une surface en ‘'escalier''. Plus les épaisseurs seront grandes, plus les ''marches'' seront importantes et inversement, une épaisseur fine améliore la qualité des surfaces.
Exemple de répartition de la matière dans une strate. (volume de la pièce 39,27 cm3)

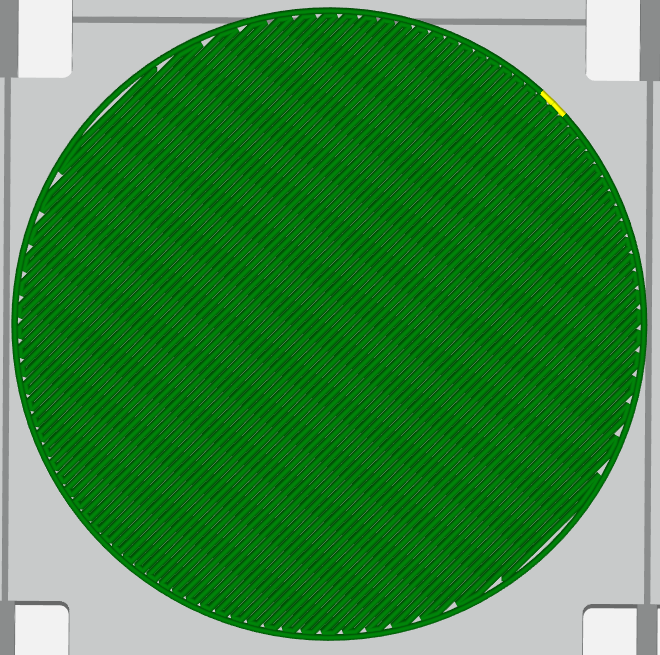

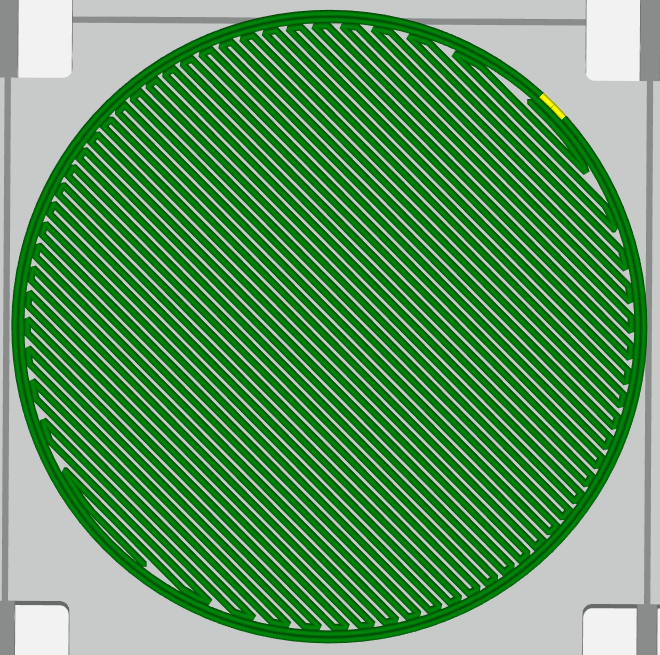

Solide :
Ce paramètre est utilisé de préférence pour assurer un intégrité structurelle maximale.
Durée d'impression 57mn.
Matière consommée 43 cm3.

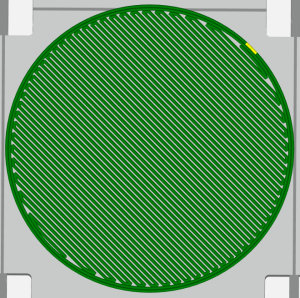

Clairsemé - haute densité :
Ce paramètre est utilisé de préférence pour assurer un intégrité structurelle élevée lorsqu'un remplissage solide peut entraîner des problèmes de fabrication
Durée d'impression 51mn.
Matière consommée 35 cm3.

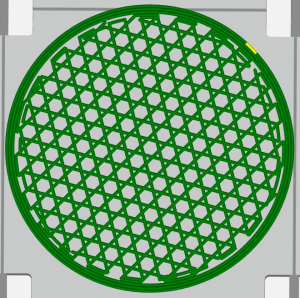

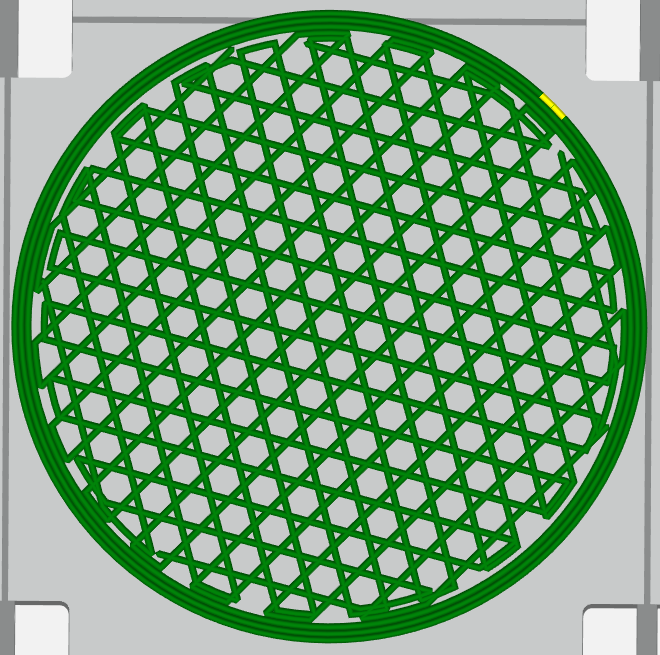

Hexagramme
Le meilleur équilibre entre l'utilisation des matières et l'intégrité structurelle
Durée d'impression 52mn.
Matière consommée 32.5 cm3.

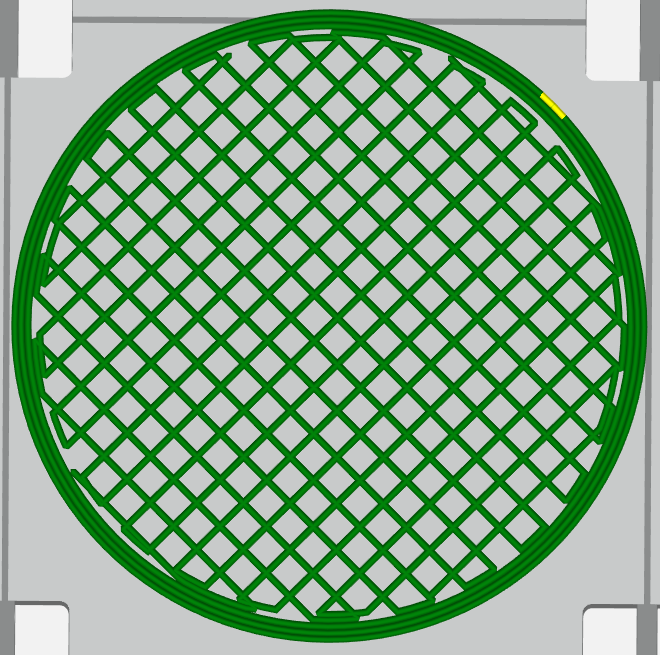

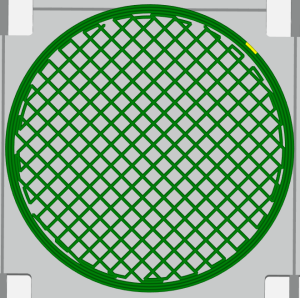

Clairsemé - double densité :
Le meilleur équilibre entre l'utilisation des matières et l'intégrité structurelle
Durée d'impression 47mn.
Matière consommée 27.4 cm3.

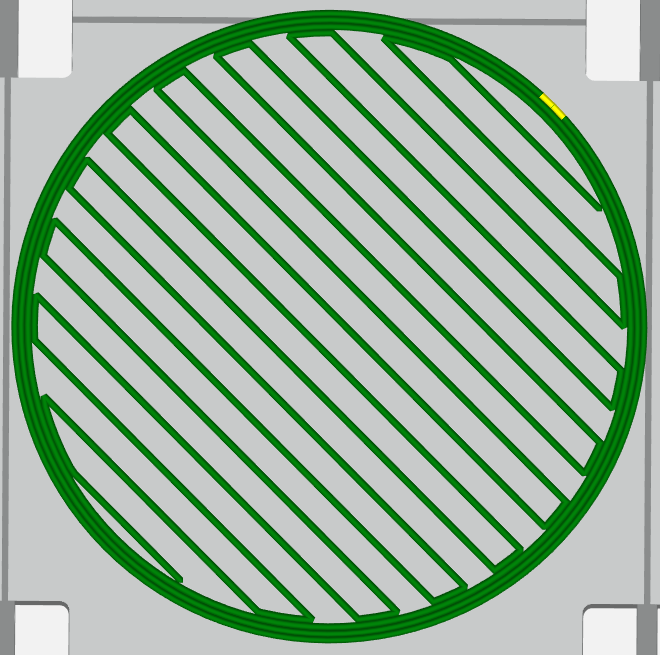

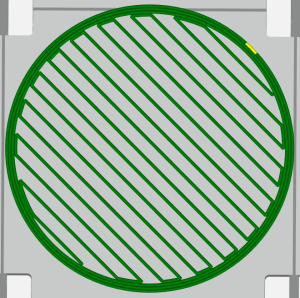

Clairsemé :
Ce paramètre est utilisé de préférence pour réduire davantage la densité lorsque l'intégrité structurelle n'est pas la préoccupation principale.
Durée d'impression 40mn.
Matière consommée 20.5 cm3.
