Assemblage du mécanisme

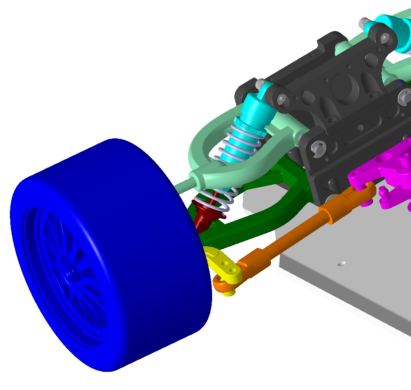

RÉALISER l'assemblage du mécanisme pour obtenir un train avant complet. RESPECTER la gamme de montage ci-dessous.

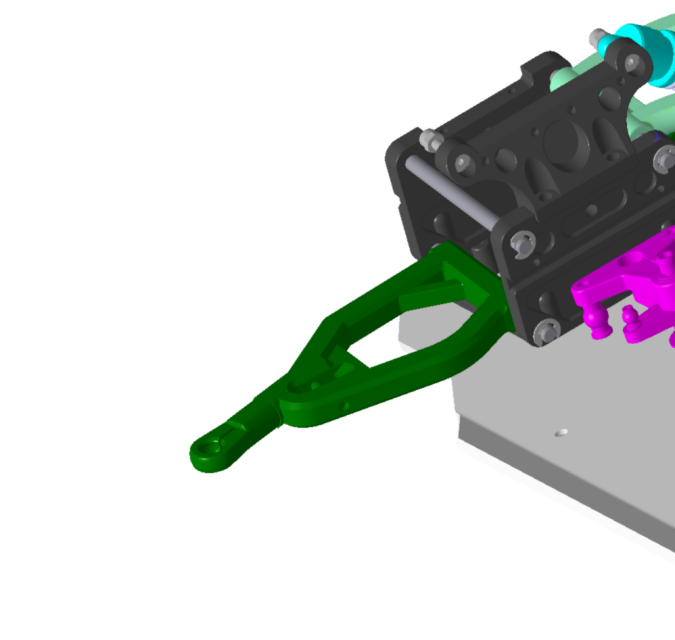

ASSEMBLER le triangle inférieur et le châssis :

  • N'oubliez pas les entretoises en vous inspirant du montage du coté droit.

  • Ne pas mettre l'anneau élastique.

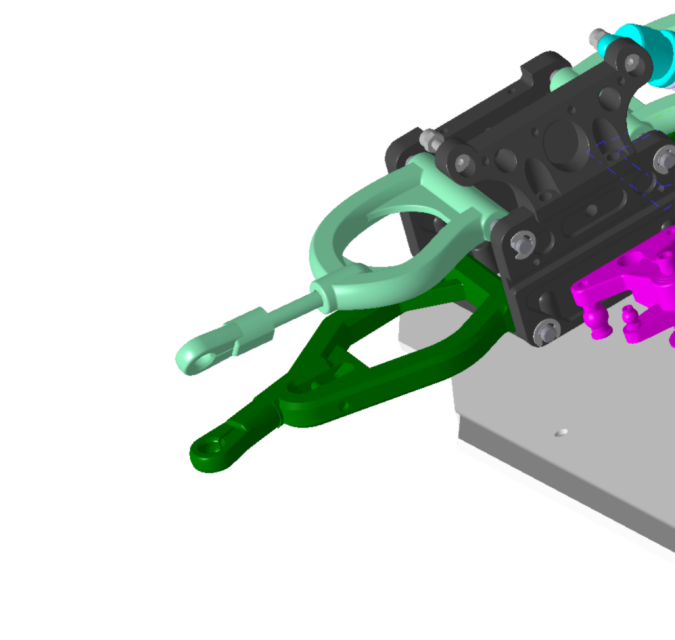

ASSEMBLER le triangle supérieur et le châssis :

  • N'oubliez pas les entretoises en vous inspirant du montage du coté droit.

  • Ne pas mettre l'anneau élastique.

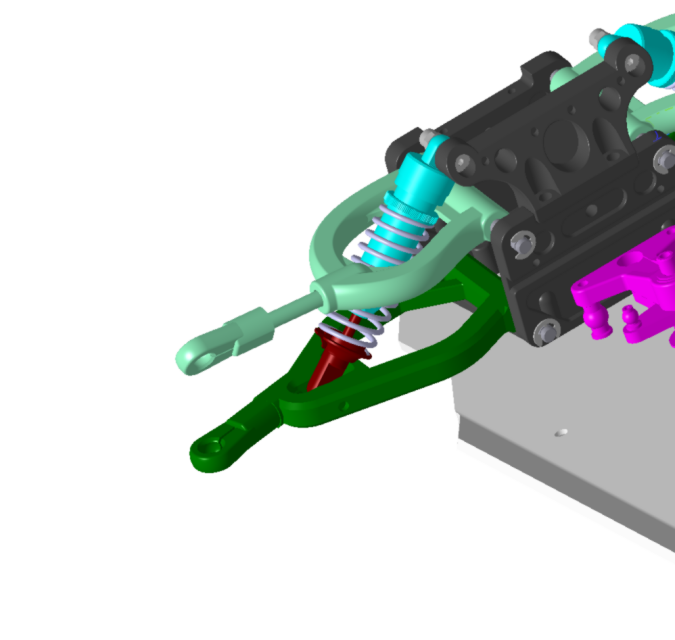

ASSEMBLER l'amortisseur avec le triangle supérieur et le châssis :

  • Commencer par l'assemblage avec le châssis.

  • Ne pas mettre l'écrou sur le châssis.

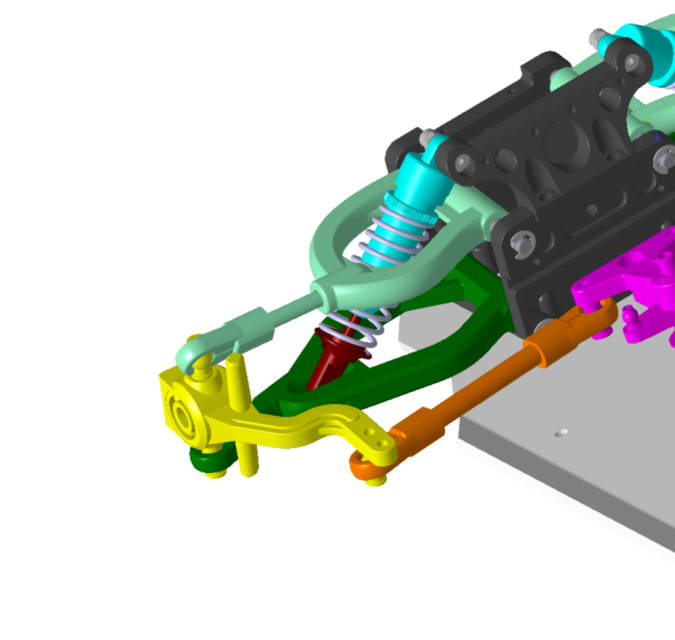

ASSEMBLER la biellette de direction avec la fusée :

Les rotules sont déjà montées sur la biellette, elles sont montées en force dans le corps de rotule. vous devez donc assembler avec une vis et un écrou la rotule sur la fusée et sur le palonnier de direction.

  • Ne pas bloquer les vis pour ne pas risquer de détruire les filetages.

ASSEMBLER la roue avec la fusée :

  • Utiliser une lame de tournevis pour mettre l'anneau élastique dans sa gorge.
