Schémas cinématique en représentation plane.
Conseil :

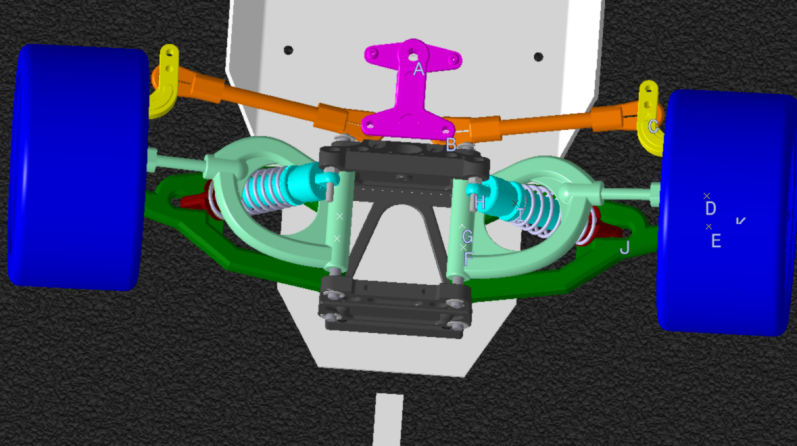

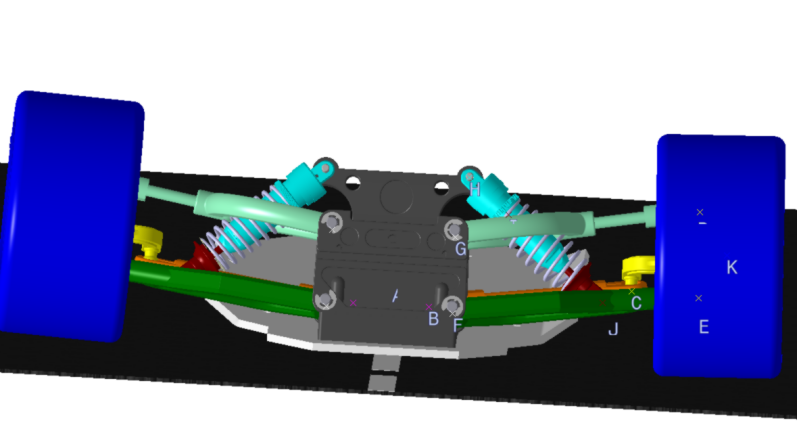

Pour vous facilité la reconnaissance des points du document réponse, vous pouvez téléversé le dossier Maquette-Train_Avant.zip [zip] que vous dézipperez sur le bureau. Après avoir lancer CATIA ouvrir le fichier ''0-Train_Avant.CATProduct''

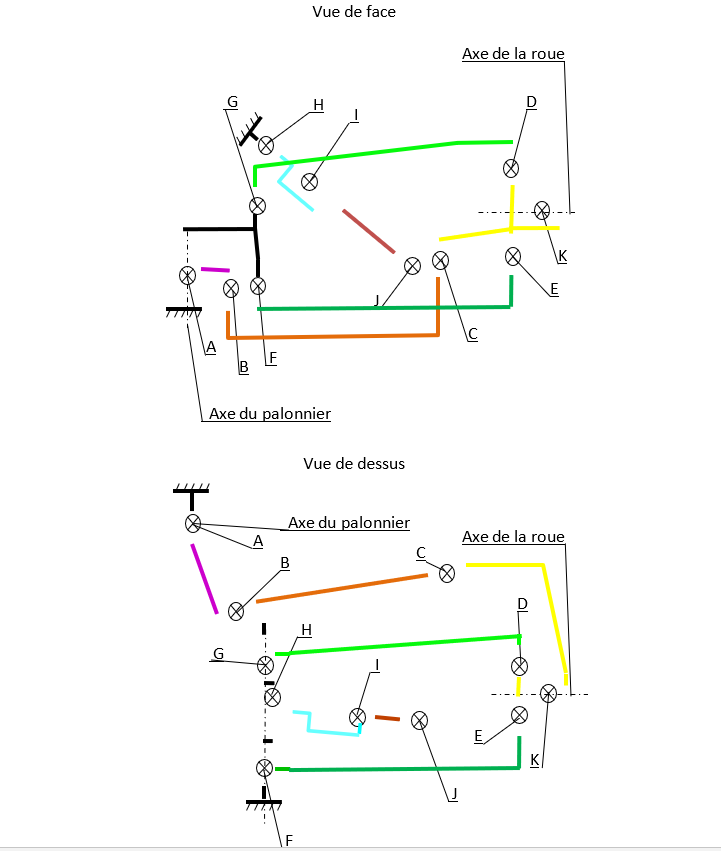

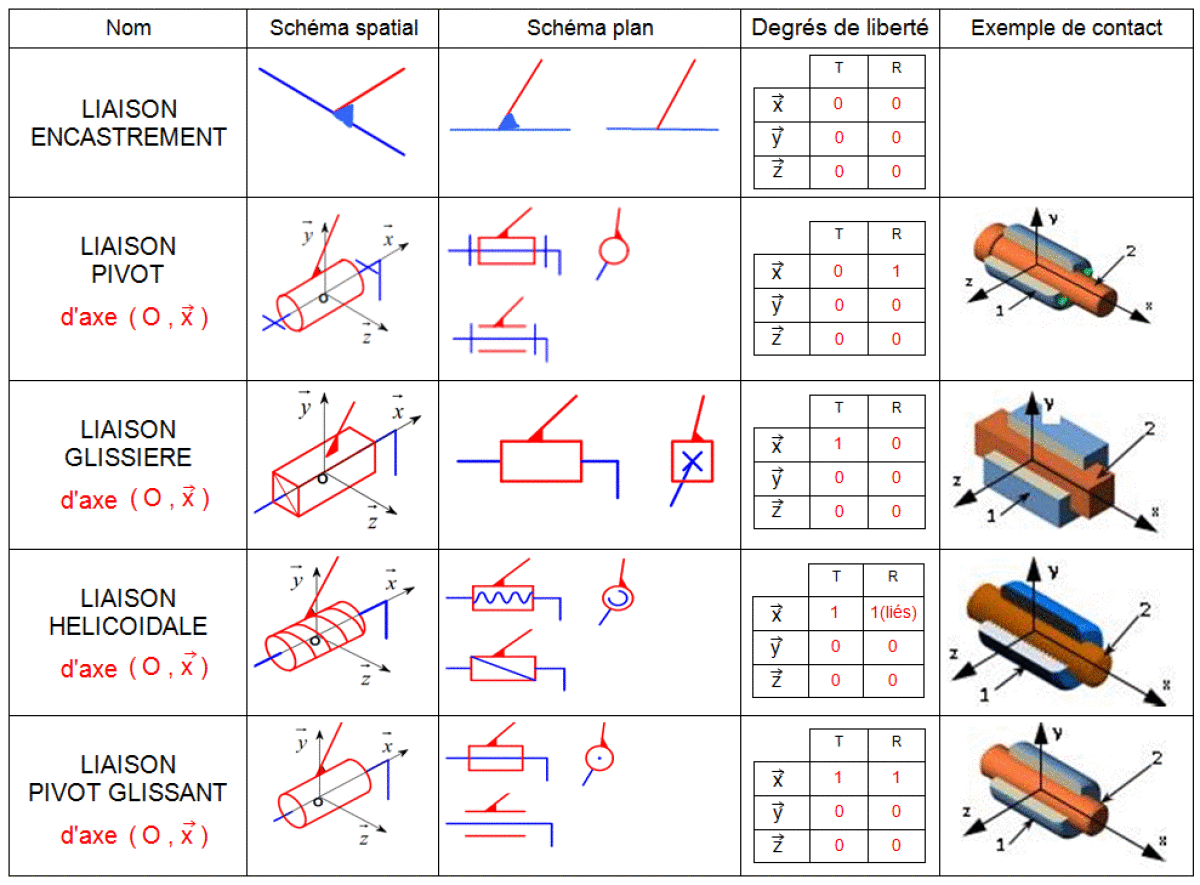

Q15\ COMPLÉTER le schéma cinématique du 1/2 train avant gauche en respectant les symboles définis dans la ressource. COMPLÉTER les deux vues (vue de face et vue de dessus) sur lesquelles sont représentés les classes d'équivalence et les points correspondants aux centres des liaisons. (Le centre des symboles doit être dessiné à l’endroit du point).
Remarque : Règles de représentation des schémas cinématiques
Le symbole représente la liaison entre deux classe d'équivalence, elle doit donc comporter les deux couleurs correspondantes aux couleurs des classes d'équivalences concernées par la liaison.
Le lien entre deux liaisons modélise une classe d'équivalence. La géométrie des liens n'est pas représentative de la géométrie de la classe d'équivalence qu'ils représentent.
L'orientation du symbole doit respecter celle de la liaison qu'il modélise.
Les positions ne respectent pas rigoureusement les dimensions du mécanisme.
Les contraintes géométrique (parallélisme perpendicularité) entre les liaison doivent être respectées.
Il n'y a pas forcément de relation entre contenant et contenu.
