Contraindre les pièces de la classe d'équivalence CE Roue_Excentrique

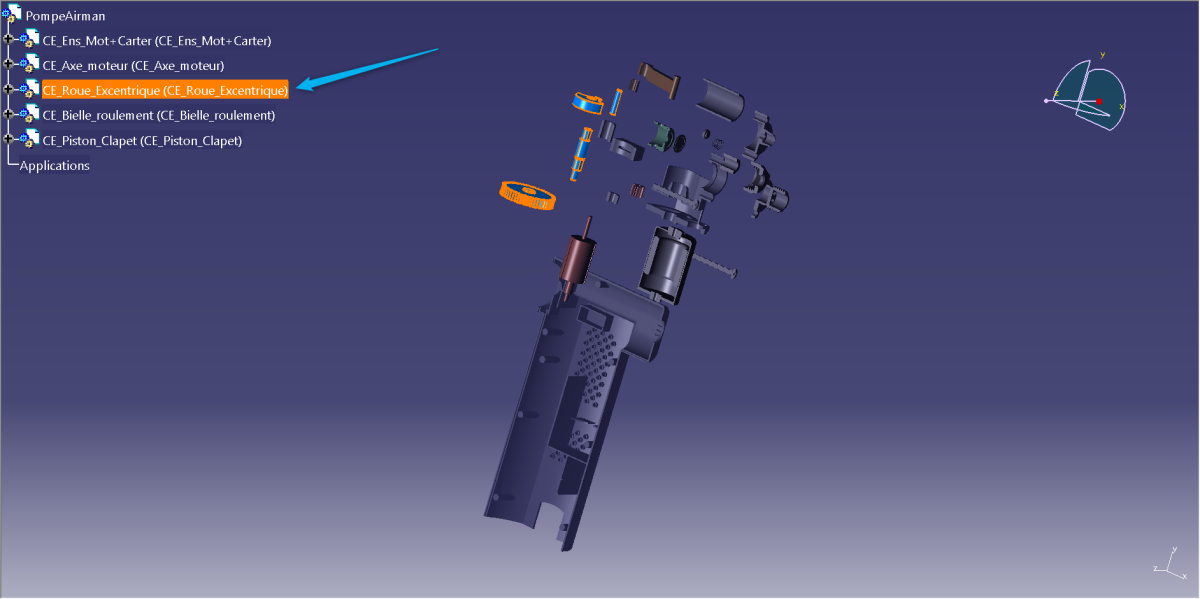

Avant de créer les contraintes il faut activer le sous-assemblage correspondant à la classe d'équivalence que vous voulez contraindre :

DOUBLE CLIQUER sur la CE dans l'arbre de construction. (Elle devient en surbrillance bleu et les pièces des autres CE sont grisées)

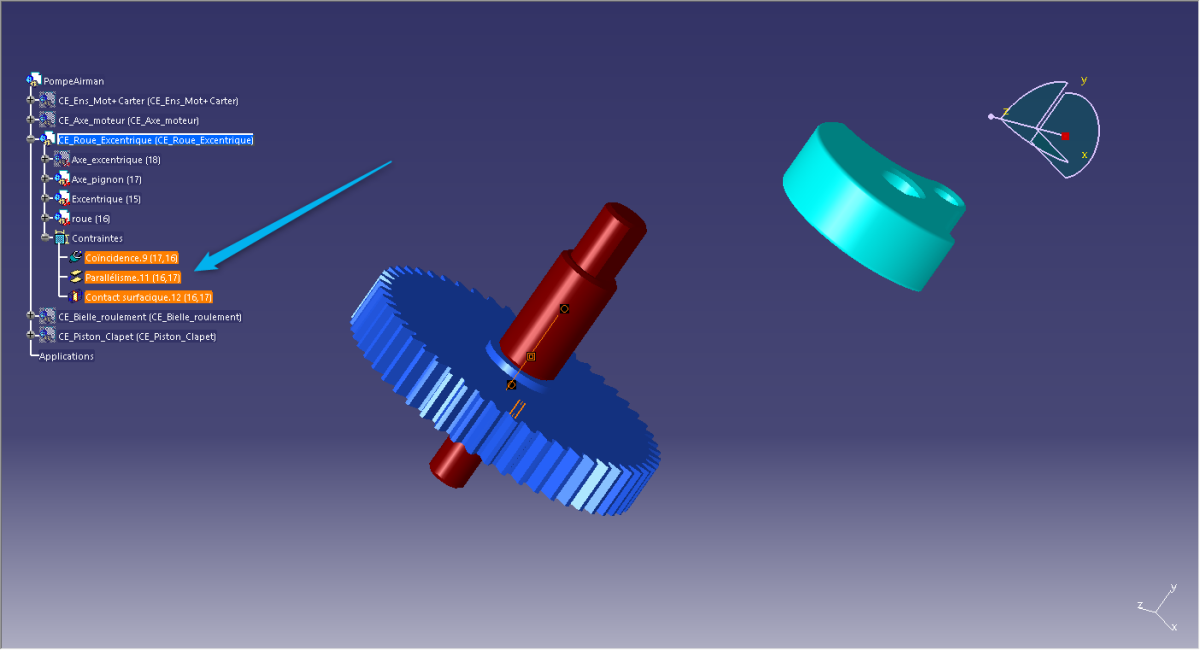

Assemblage Roue (16) et Axe_pignon(17) :

  1. Coïncidence des axes

  2. Parallélisme du méplat de l'axe avec la face intérieure de la roue

  3. Contact surfacique face supérieurs de la roue avec la face de l'axe.

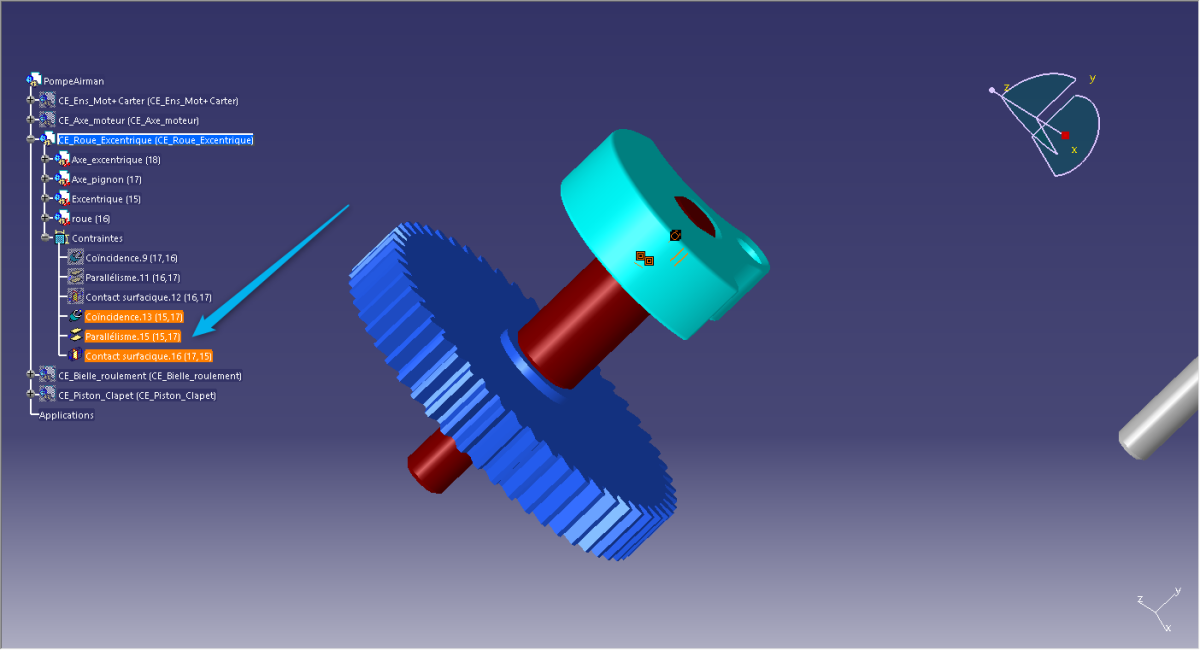

Assemblage Axe_pignon(17) et Excentrique (15) :

  1. Coïncidence des axes

  2. Parallélisme du méplat de l'axe avec la face intérieure de l'excentrique

  3. Contact surfacique face supérieurs de l'axe avec la face inférieure de l'excentrique.

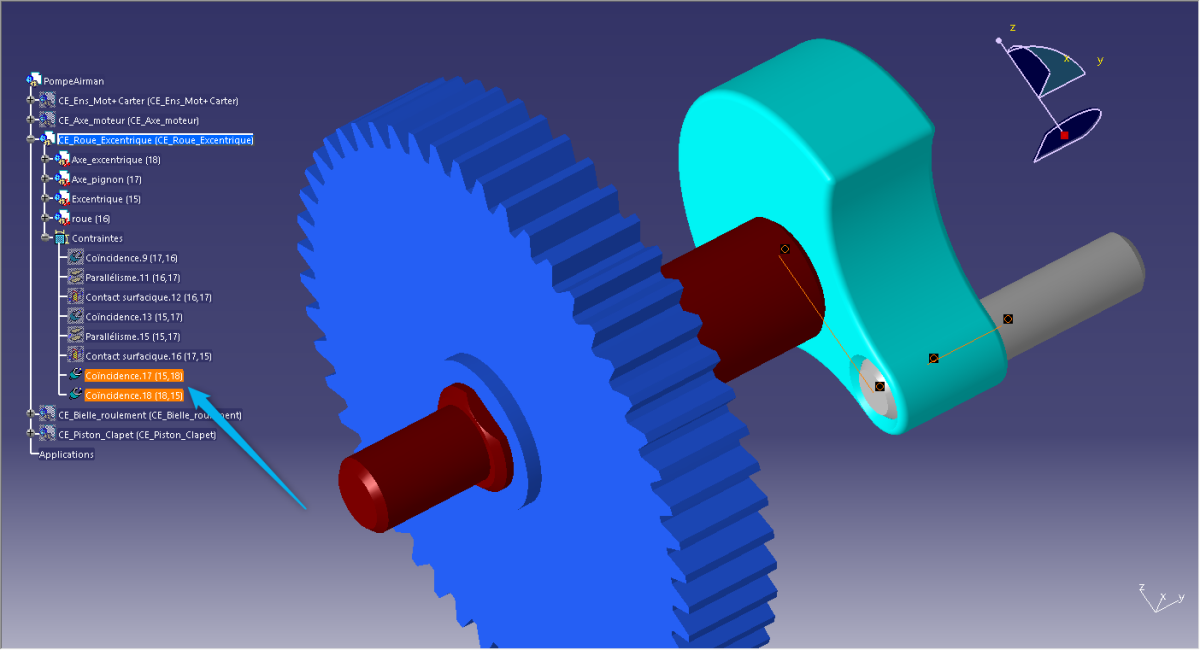

Assemblage Axe-Excentrique (18) et excentrique (15) :

  1. Coïncidence des axes

  2. Coïncidence des faces inférieures de l'axe et de l'excentrique.
