Contraindre les pièces de la classe d'équivalence CE Piston_Clapet

Avant de créer les contraintes il faut activer le sous-assemblage correspondant à la classe d'équivalence que vous voulez contraindre :

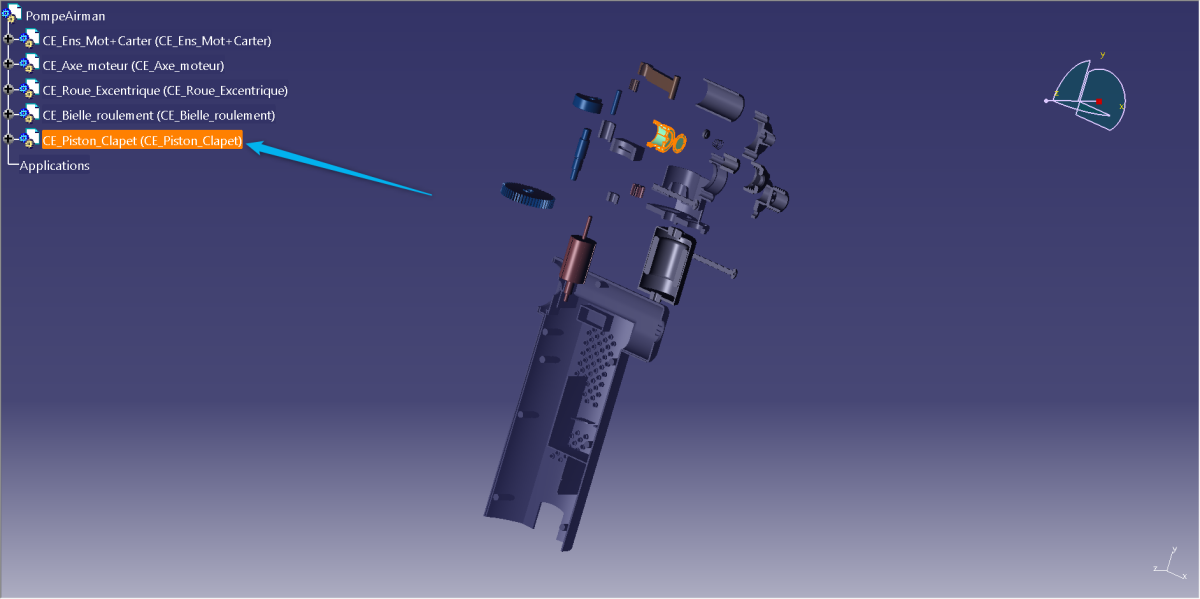

DOUBLE CLIQUER sur la CE dans l'arbre de construction. (Elle devient en surbrillance bleu et les pièces des autres CE sont grisées)

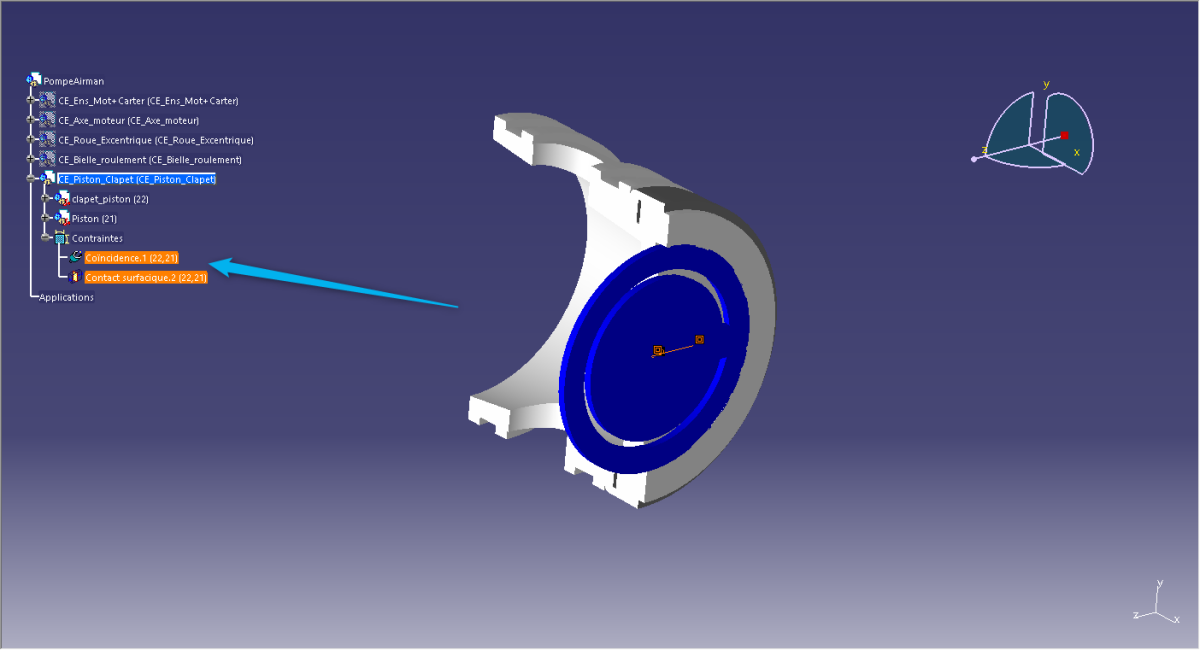

Assemblage Piston (22) et Clapet_piston(21) :

  1. Coïncidence des axes

  2. Contact surfacique face latérale du clapet avec la face intérieure piston.
