Raccordement du capteur à la carte de traitement

On souhaite pouvoir lire le contenu du scratchpad de manière à afficher sur un terminal la valeur de la température ambiante.

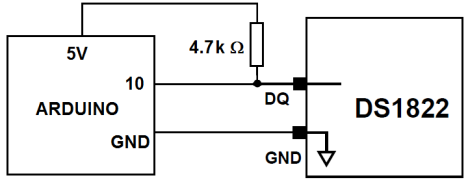

Q7 / RÉALISER les raccordements présentés sur la figure ci-dessous.

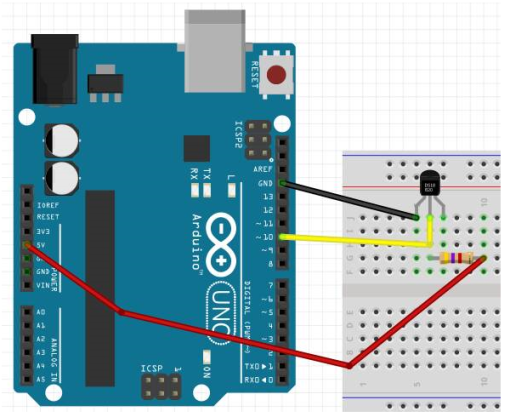

| Schéma[1] |

AttentionMise sous tension

FAIRE VALIDER avant la mise sous tension.

La tension d'alimentation est obtenue grâce au cordon USB.

Validation professeur
