Tests

Q8 / COPIER-COLLER l'annexe dans l'éditeur « Arduino » puis TRANSFÉRER le programme sur la carte micro-contrôleur.

| Annexe |

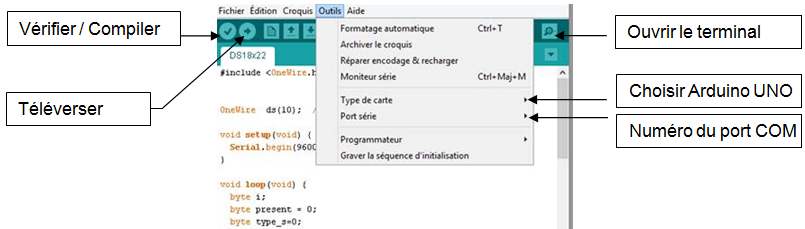

MéthodeLogiciel Arduino

  1. CHOISIR le type de carte (Arduino UNO)

  2. SÉLECTIONNER le port COM sur laquelle la carte est raccordée

  3. VÉRIFIER / COMPILER le programme

  4. TÉLÉVERSER le programme

OUVRIR le terminal. Le résultat doit être similaire à celui de la figure ci-dessous.

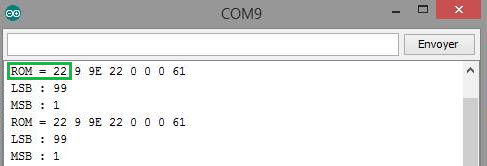

Terminal - Exemple d'une carte Arduino raccordée sur le port COM9

Q9 / INDIQUER ce que représente 0x22 (22 en hexadécimal).

Extrait de la documentation - 64 bits Lasered ROM Code

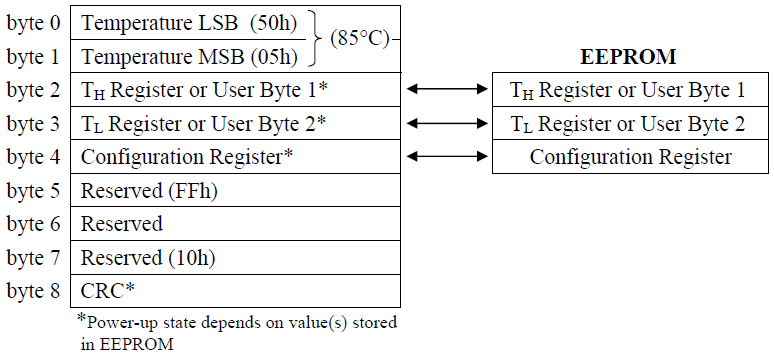

Extrait de la documentation - Scratchpad (Power -up State)

Q10 / RECOPIER la ligne « ROM = ... » affichée sur le terminal. EN DÉDUIRE le SERIAL NUMBER du circuit à disposition.

Q11 / ÉCRIRE les deux octets image de la température ambiante mesurée en :

  • hexadécimal :

  • binaire :

EN DÉDUIRE la valeur de la température en °C.
