2.2 - Définition de blocs

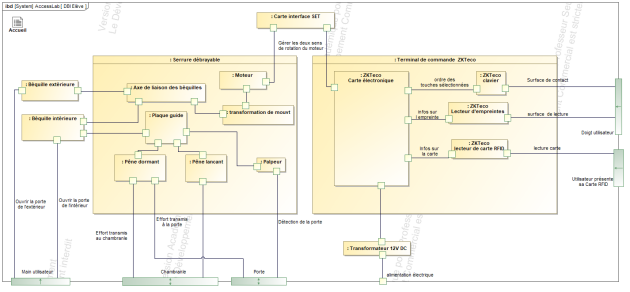

Q6/ IDENTIFIER quels sont les composants qui réalisent les différentes fonctions des chaînes d'information et de puissance, puis TRANSPOSER les informations sur le Diagramme de Blocs Internes du document réponses en précisant la fonction de chaque composant.
Carte Arduino Lecteur d'empreinte Bp pour scénario Relais RL3 / RL4 Terminal V2000c (clavier + lecteur badge RFID) Capteur porte Bouton poussoir ''montant porte'' Bloc alimentation 12V DC Moteur Plus d'éléments à catégoriser | ACQUÉRIR Déposez ici Solution Terminal V2000c (clavier + lecteur badge RFID) Lecteur d'empreinte Bouton poussoir ''montant porte'' Capteur porte Bp pour scénario TRAITER Déposez ici Solution Carte Arduino COMMUNIQUER Déposez ici Solution ALIMENTER Déposez ici Solution Bloc alimentation 12V DC DISTRIBUER Déposez ici Solution Relais RL3 / RL4 CONVERTIR Déposez ici Solution Moteur |
