Exercice : Choix de la grandeur mesurée

Quelle grandeur mesurée ?

A partir du système de réglage de la pente disponible et des diagrammes SysMl

Question

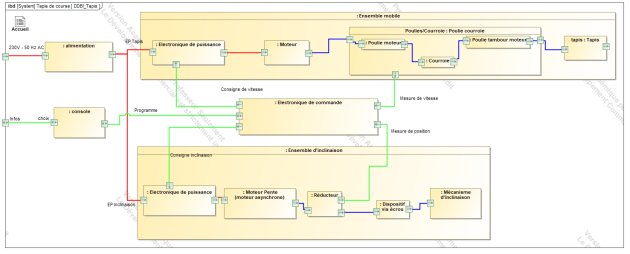

Q6 / SURLIGNER sur le diagramme de blocs internes :

  • en vert, les flux d'informations possibles pour la gestion de la pente du tapis ;

  • en rouge, les flux de puissances pour la gestion de la pente du tapis.

Indice

Vous pouvez consulter les diagrammes SysMl du dossier technique.

Question

Q7 / COMPLÉTER la chaîne d'énergie en indiquant la fonction de chaque composant du système.

Indice

Retrouver les termes à utiliser sur la fiche connaissances « 211_Organisation_fonctionnelle »

Question

Q8 / COMPLÉTER la chaîne de d'énergie en indiquant la nature des différentes énergies circulant dans le système .

Indice

Consulter la fiche ressource « 235_Comportement énergétique des systèmes »

Question

Q9 / COMPLETER le tableau (voir page 2), en précisant, les composantes qui caractérisent chaque énergie (nom de la grandeur et unité).

Indice

Cas d'une prise murale domestique (distribuant de l'énergie électrique, évidemment) :

  • la composante d'effort est la grandeur tension, elle est présente en permanence au niveau de la prise ;

  • la composante de flux est la grandeur intensité, elle apparait lors du branchement d'un appareil et est provoquée par la présence de la tension ;

  • la composante de déplacement est la charge électrique qui correspond aux déplacements des électrons dans les conducteurs.

Question

Q9bis / DÉTERMINER la vitesse de sortie de la tige du vérin électrique (en m.s-1) si le moteur a une fréquence de rotation de 1765 tr·min-1 sachant que le rapport de transmission du réducteur à engrenages est de 0,027 et que le pas du système vis/écrou est de 3 mm.

Question

Q9ter / JUSTIFIER le fait que cette valeur soit très faible.
