Exercice : Comment acquérir l'information ?
La fréquence cardiaque n'est pas une grandeur physique qui se mesure directement. Elle est issue du traitement d'une l'information.
Question
Q11 / INDIQUER sous quelle forme l'information est acquise sur l'utilisateur du tapis de course .
Indice
Une information peut être acquise sous la forme :
d'un contact physique ;
d'une présence volumique ;
d'une température ;
d'un courant électrique ;
d'une intensité lumineuse ;
etc...
Pour capter l'information il faut établir un contact entre des électrodes et les mains de l'utilisateur .
Question
Q12 / OBSERVER le guidon du tapis de course et IDENTIFIER l'électrode et son support.
IDENTIFIER sur la vue en éclaté, l'électrode, le support d'électrode supérieur et le support d'électrode inférieur.

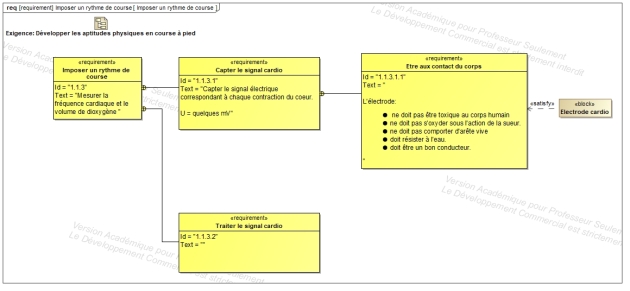

Q13 / CITER les caractéristiques, sans les quantifier, que doit satisfaire le matériau de l'électrode et de son support pour satisfaire l'acquisition de l'information.
Parmi les caractéristiques des électrodes du capteur, vous avez du noter la capacité du matériau à laisser passer facilement l'électricité. Cette caractéristique se quantifie avec la RÉSISTANCE. Cette grandeur physique se mesure en Ohm. Plus la résistance est petite, plus le matériau est conducteur et inversement plus la résistance est grande plus le courant traversant sera faible. Si aucun courant électrique ne parvient à traverser le matériau on dit qu'il est isolant.
Question
Q14 / MESURER avec un multimètre, la valeur de la résistance entre le point de connexion du fil et l'extrémité opposée..
Indice
Configurer le multimètre sur la position Ohmmètre
Positionner les deux pointes de mesure à chaque extrémité de la pièce sans la toucher avec vos doigts.
Lire sur l'afficheur la valeur de la résistance de la pièce.
