Schéma électrique pour la mesure de la fréquence cardiaque
Présentation d'un montage pour la mesure de la fréquence cardiaque
une Diode émettrice ;
un phototransistor ;
une carte Arduino avec une led interne associée à la broche 13.
Chaîne d'information : mesure de la fréquence cardiaque

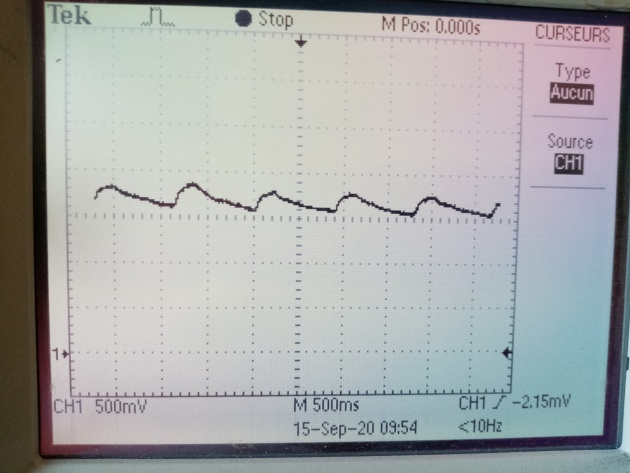

Forme du signal A0 obtenu avec un oscilloscope (image du débit sanguin)
Q11 / Donner la forme du signal ci-dessus et ses caractéristiques (tension moyenne, tension maximum, tension minimum).
Pour évaluer la fréquence cardiaque, on va utiliser le mode AC de l'oscilloscope.
Q12 / Repérer par une double flèche la durée entre deux maximums sur le chronogramme ci-dessus et calculer sa valeur.
Q13 / Calculer la fréquence cardiaque en (bpm) à partir de cette durée
Q14 / Que doit-on faire au niveau du programme pour afficher la fréquence cardiaque ?
Q15 / Conclure par rapport à cette étude.
