Exercice : Comment le courant de décharge influence la capacité ?

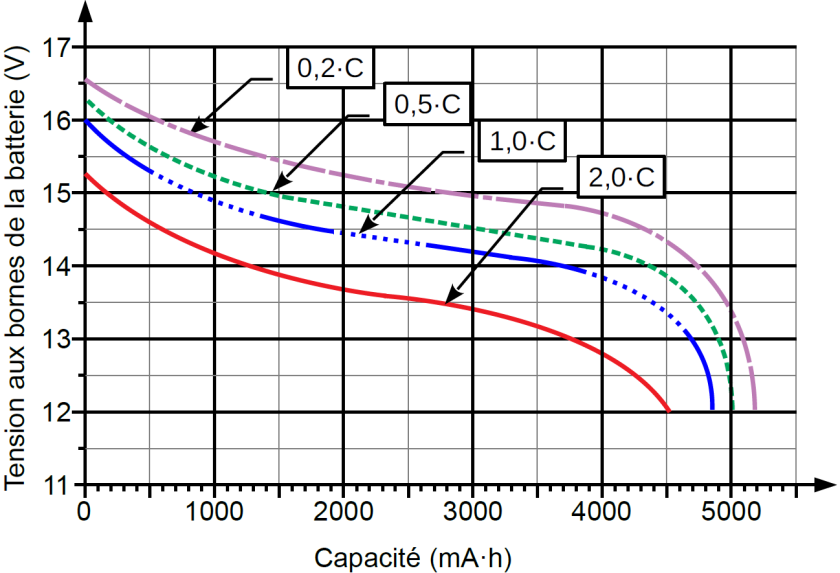

Les courbes de décharge de cette batterie Ni-Mh de 5200mAh sont présentées ci-dessous.
Elles représentent la décharge de la batterie sous différentes valeurs de courant.
Exemple : pour une capacité de batterie de 5200 mA·h, le courant moyen de décharge de la courbe 0,2·C est égal à 0,2 × 5200 = 1040 mA.
Question
Q9 \ En prenant pour hypothèse un courant moyen de décharge égal à 2,35 A, indiquer la courbe à retenir. Pour une tension de 13,8 V, déduire la capacité consommée.
Question
Q10 \ Déterminer la durée de décharge de la batterie (en h : mn : s) à l’aide de la capacité consommée et du courant moyen de décharge de 2,35A.
Indice
La capacité d'une batterie : \(\textcolor{blue}{\mathbf{\Large{Q= I \times t}}}\) avec \(\left\lbrace\begin{array}{lll} \text{Q : capacité (A·h)}\\\text{I : courant (A)}\\\text{t : temps (h)}\end{array} \right.\)
