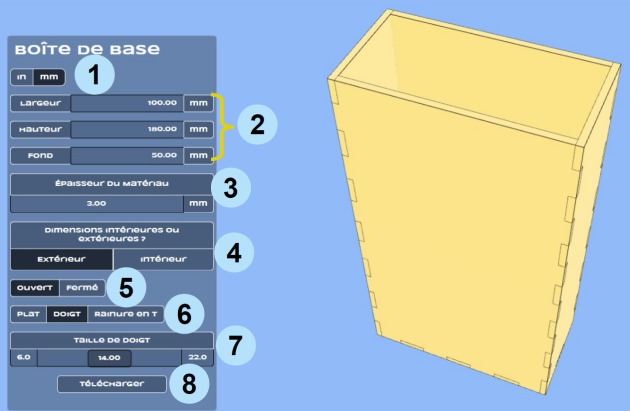

Boîte de base

CHOISIR l'unité « Millimètres ».

SAISIR les dimensions de la boîte.

PRÉCISER si ce sont des dimensions intérieures ou extérieures.

CHOISIR l'épaisseur du matériau à découper.

SÉLECTIONNER boîte « Ouverte » (5 faces) ou « Fermée » (6 faces).

SÉLECTIONNER l'assemblage « Doigt ».

DÉFINIR les dimensions des doigts en déplaçant le curseur.

CLIQUER sur « Télécharger le plan de la boîte ».

Une nouvelle fenêtre s'ouvre :

Dans l’onglet « Étiquettes »

CHOISIR si vous voulez graver ou non les repères des différentes faces de la boîte.

Dans l’onglet « Formatage de ligne »

PRÉCISER le diamètre du faisceau laser (largeur de ligne de coupe).

Laisser la valeur par défaut : 0,1 mm

Dans l’onglet « Disposition »

CHOISIR la « Disposition des Eléments » «  Séparés ».

CHOISIR le nombre de fichiers à éditer :

  • Pour une simple gravure-découpe laser, SÉLECTIONNER « Fichier unique »

  • Pour une exploitation avec « Solidworks », SÉLECTIONNER  « Fichiers séparés »

CLIQUER sur « Téléchargement Format DXF » puis récupérer le ou les fichier(s) dans le dossier « Téléchargements » de votre ordinateur.
