Bagues en tôle roulée

  • un support en acier 3 (tôle roulée) .
  • une couche poreuse de bronze 2 (bronze d'étain ou d'étain-plomb) d'épaisseur de 0,2 à 0,35 mm est frittée sur le support en acier.
  • un revêtement de glissement 1 mélange de PTFE et de plomb, d'épaisseur 0,01 à 0,03 mm, est ensuite imprégné dans les pores de la couche de bronze par roulage
  • une protection de surface 4 : un étamage d'environ 0,002 mm d'épaisseur protège les surfaces apparentes du support en acier dans la version standard.



 Ce type de coussinet est une bague de frottement cylindrique comportant ou non une collerette. La norme désigne un coussinet par NF E 22 511.

Bague en tôle roulée cylindrique
d x D x L
selon ISO 3547

Bague en tôle roulée à collerette
Cd x D x L
selon ISO 3547
Exemple

L'image ci-contre représente un sécateur électrique.

Pour accéder à l'analyse de cet exemple, cliquer sur l'image.

 Les principaux avantages de ce type de bague de frottement résident dans le faible encombrement radial et l'absence de système de lubrification extérieur. De plus, ce type de guidage ne requiert aucun entretien.

 Les performances du guidage sont particulièrement intéressantes:

  • le facteur de frottement varie de 0,03 à 0,25 en fonction du régime de lubrification (onctueux, mixte, hydrodynamique) et du type de lubrifiant,
  • la vitesse circonférentielle maximale est de l'ordre de 3m/s,
  • le fonctionnement est silencieux,
  • la température d'utilisation s'étend de -40°C à +250°C,
  • pas de dispositif de protection particulier.

 La structure des bagues en tôle roulée et les matériaux employés sont variables selon les applications et /ou les fabricants, on peut citer:

  • les bagues constituées d'une tôle roulée garnie de bronze ou de plomb,
  • les bagues constituées d'une tôle roulée recouverte d'une couche de bronze fritté; la surface de contact avac l'arbre (surface frottante) est constituée d'une couche de résine PTFE avec imprégnation d'un lubrifiant solide tel que le graphite, le plomb ou encore le bisulfure de molybdène (MoS2).

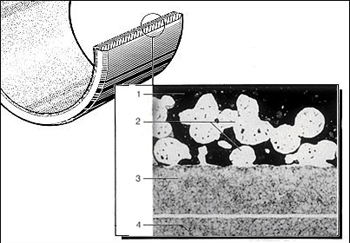

Exemple : Une bague en tôle roulée INA Permaglide® P10 possède trois composantes essentielles et une protection de surface :
Les bagues en tôle roulée
D'après
documentation INA
