Guidages en translation par cannelures

Il existe plusiuers types de cannelures, classées selon le profil des dents :

• Les cannelures à flancs parallèles
• Les cannelures à profil en développante de cercle (identique aux engrenages)
• Les cannelures à profil droits

Le choix d'un profil se fait essentiellement selon le niveau de précision du guidage recherché et selon les efforts à transmettre.

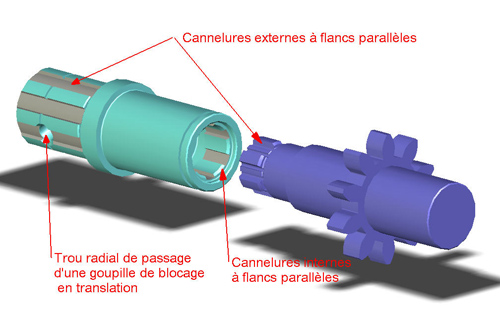

La pompe hydraulique PHP 15 possède un arbre d'entrée indépendant comportant deux types de cannelures :

• des cannelures extérieures, destinées à l'accouplement avec le moteur et participant à la réalisation d'une liaison encastrement par l'ajout d'une goupille radiale arrêtant le dernier mouvement laissé libre par les cannelures;
• des cannelures intérieures, destinées à recevoir le pignon moteur de la pompe et permettant son entraînement en rotation tout en laissant une possibilité de translation limitant l'usure du pignon et facilitant le bon fonctionnement.

Le couple à transmettre est moyen (30 mdaN maximum) et le niveau de précision n'étant pas extrêmement élevé, des cannelures droites à flancs parallèles ajustées suffisent.

Il existe d'autres types de cannelures, selon les formes des dents, comme par exemple :

• En développante de cercle, lorsque les couples à transmettre sont importants et que le besoin de précision est grand;
• A dents droites triangulaires, pour les faibles couples,
• A micro dents...
