L'éclairement

  Relation entre éclairement et distance de la source à l'objet éclairé

On peut exprimer l'éclairement E en fonction de l'intensité I de la source et la distance d qui sépare la source de la surface éclairée :
                                       E = F / S
or d'après le paragraphe sur l'intensité lumineuse on a :
I
= F / W
 avec  W = S / d² (voir définition de l' angle solide)
d'où   E = I / d²

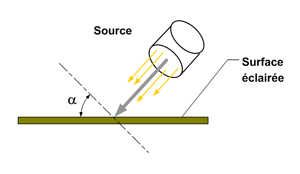

  Expression de l'éclairement lorsque la surface éclairée est inclinée

Si la surface éclairée n'est pas normale à la direction de l'intensité, l'éclairement E va en être diminué. L'éclairement dépend donc également de l'angle a de la surface par rapport à la source. Plus l’inclinaison du faisceau par rapport à la surface réceptrice est grande, plus l'éclairement de cette surface est réduit.

E = (F/S) cos a = [ I / d² ] x cos a

 Ordres de grandeur de l'éclairement

Sources

E (lx)

Pleine lune

0,2

Beau temps

jusqu'à 20000

Bureau éclairé normalement

400

Rue éclairée

20 à 30

Bougie de ménage à 1 m

1



  Définition

L'éclairement, mesuré en lux (lx), caractérise le flux lumineux F reçu par unité de surface. On parle aussi de densité de lumière.
Un lux correspond à un flux lumineux d'un lumen reçu sur une surface d'un mètre carré : 1 lx = 1 lm.m-²  . Les formules qui suivent sont valables pour des sources ponctuelles (la distance doit être égale à au moins cinq fois la plus grande dimension de la source).

  Expression de l'éclairement

L'éclairement E d'une surface S par une source ponctuelle qui émet le flux F vaut  :

                                    • E éclairement en lux (lx)
        avec       • F est le flux lumineux en lumen (lm) normal à S
                                   • S surface en

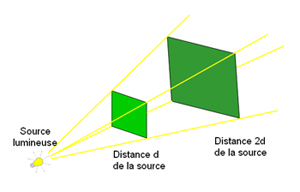

On montre ainsi que l'éclairement est inversement proportionnel au carré de la distance séparant la source lumineuse de la surface éclairée. Dans l'exemple de la figure ci-contre, en doublant la distance on divise par quatre l'éclairement de la surface.

 Mesure de l'éclairement

L'éclairement se mesure avec un luxmètre dont la mise en oeuvre est simple.

Pour en savoir plus sur les techniques et méthodes de mesure de l'éclairement cliquer sur l'image ci-contre.

  Remarques

  • L’éclairement se donne toujours par rapport à une surface, horizontale (table, atelier…), verticale (mur, tableau…) ou oblique.
  • L’éclairement n’est pas limité à des surfaces planes mais s’applique également à l’éclairement sphérique, cylindrique…
  • L’éclairement est indépendant de la nature de la surface, mais dépend de l’intensité lumineuse arrivant dans une direction donnée, de la distance à la source et de l’inclinaison de la surface éclairée.
