Définitions

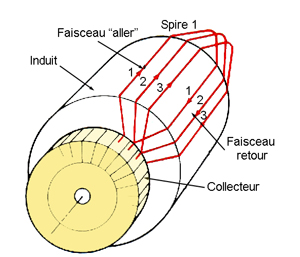

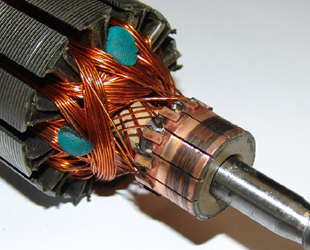

	Section (trait fort).	C’est l’ensemble des spires que l’on parcourt pour aller d’une lame de collecteur à la lame suivante.
	Faisceau ou demi-section :	C’est l’ensemble des conducteurs actifs d’une section
	Y1 : largeur de section ou Pas arrière	Nombre de faisceaux pour aller d’un faisceau à l’autre d’une même section
	Y2 : Pas avant	Nombre de faisceaux pour aller du faisceau sortie d’une section au faisceau d’entrée de la section suivante.
	Y :  Pas résultant	Les 3 pas sont reliés par la relation : Y = Y1 ± Y2
	2p	nombre de pôles
	2a	nombre de voies d’enroulement

La condition essentielle que doit remplir un enroulement c’est que la largeur de section Y1 soit aussi proche que possible du pas polaire. Enfin un enroulement de machine à courant continu est fermé sur lui-même et symétrique par rapport aux balais.

  Formule générale de la f.é.m

avec

E p a N n Ø

f.é.m. en Volts. nombre de paires de pôles nombre de voies d’enroulement nombre de conducteurs d’induit vitesse en tr/min. Flux inducteur en Webers



Différents types d'enroulements
