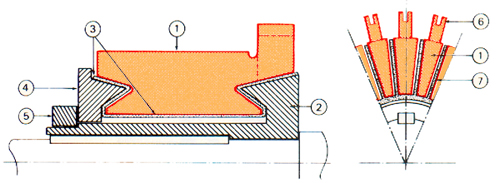

1	Lame du collecteur.
2	Support en acier centré sur l’arbre.
3	Isolant interposé entre la lame et le support
4	Plateau de serrage
5	Ecrou de serrage de l’ensemble
6	Talon de lame relié aux extrémités d’une section d’induit
7	Lame isolante en micanite

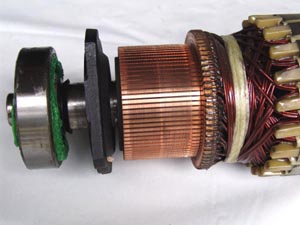

Collecteur après soudage de l'enroulement

Chaque lame est soudée au fil de sortie d’une section et à l’entrée de la section suivante.

Balais et porte-balais

Le collecteur permet la distribution du courant continu dans l'induit en rotation, et cela quelle que soit la vitesse. Cette distribution du courant se fait avec une inversion du sens dans les conducteurs de l'induit plusieurs fois par tour en fonction du nombre de pôles. L'inversion de sens permet le maintien du couple induit dans un sens constant.
