Types de schémas TN

Il existe deux types de schémas TN, présentés dans le tableau ci-dessous :

Type TNC	Le neutre et le conducteur de protection, désigné par l'abréviation PE, sont communs. On parle alors de conducteur PEN.   Cliquez dans l'image ci-contre pour aller plus loin sur la structure de protection à la terre de type TNC
Type TNS	Le neutre et le conducteur de protection  ( PE ) sont séparés.   Cliquez dans l'image ci-contre pour aller plus loin sur la structure de protection à la terre de type TNS

Danger potentiel et principe de protection en TN

1. Un défaut d'isolement entraîne un court-circuit entre phase et neutre.  Cliquez dans l'image ci-contre pour en savoir plus sur les défauts d'isolement entre phase et neutre
2. Coupure automatique de l'installation  par les dispositifs de protection contre les surintensités (disjoncteurs ou fusibles). Pour garantir la protection des personnes, ces dispositifs  doivent réagir en un temps inférieur à celui imposé par la norme. Cliquez dans l'image ci-contre pour en savoir plus
3. Si la condition ci-dessus ne peut pas être satisfaite, il convient de mettre en oeuvre des solutions particulières assurant la protection des personnes. Cliquez dans l'image ci-contre pour en savoir plus

Principe d'un schéma de mise à la terre de type T

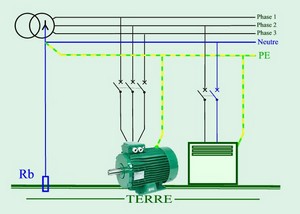

L'appellation TN est relative aux raccordements à la terre du neutre d'alimentation (d'où le premier T) et de celui des masses des appareils protégés qui sont reliées au neutre (d'où le N).   Voir ci-contre l'animation décrivant le principe de protection à la terre de type TN
