La cotation des plans normalisés

Les cotes

Une cote est un ensemble de symboles graphiques et de données alphanumériques qui définissent une grandeur.

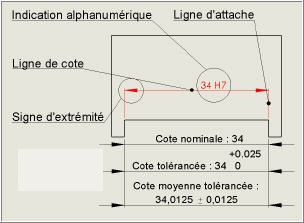

L'illustration ci-contre montre qu'une cote est composée d'une ligne de cote terminée par de signes d'extrémité qui s'appuient sur deux lignes d'attaches. Cette indication graphique définit les limites du bi-point et le support de la grandeur à mesurer.

Elle est complétée par une indication alpha numérique donnant la valeur de la grandeur de la cote ainsi que l'intervalle de tolérance associé. Des symboles complémentaires précisent des données sur le type de cote (diamètre, rayon, cote absolue, ligne de rappel, etc...).

L'illustration ci-dessus rassemble, sur une seule vue, différents types de cotes linéaires et décrit les principaux symboles graphiques utilisés dans la norme ISO de cotation.


Voir les types de cotes



Voir les modes de tracé de cotes


Cliquer dans les zones ombrées pour aller plus loin
