Les tracés des cotations ISO

Le tracé des cotations correspond à deux logiques simultanées définies par la norme ISO, l'indication de dimensions et de spécifications et le repérage d'éléments géométriques particuliers indiquées par des positions spéciales des symboles.

Cette double approche impose aux techniciens de bien connaître les différents cas afin de ne pas faire d'erreurs d'interprétations de la norme.

La manière de tracer une cote peut avoir des significations qui vont au-delà de la simple indication d'une dimension. En effet, la norme propose des modes de tracé qui ont une signification directe sur le type d'élément concerné , comme le montrent les deux exemples ci-dessous :

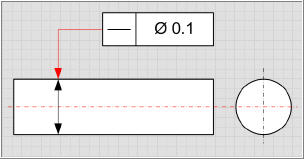

Pour indiquer que la cotation agit sur l'axe réel de ce cylindre, la norme prévoit que la flèche de spécification (en rouge) doit être dans le prolongement de la cote définissant  le diamètre de la surface cylindrique correspondant à l'axe réel.

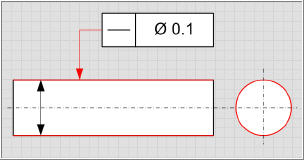

Pour indiquer que la cotation agit sur la surface cylindrique (et non sur son axe réel), la norme prévoit que la flèche de spécification (en rouge) ne doit pas être dans le prolongement de la cote définissant le diamètre du cylindre.



Voir le tracé des cotes selon la norme ISO


Cliquer dans les zones ombrées ci-dessus pour en savoir plus
