Pourquoi le principe de l'indépendance ? La norme impose un principe d'indépendance affirmant que chaque cote doit être lue et interprétée de façon isolée, sans se préocupper d'éventuelles relations avec d'autres indications de cotation. L'exemple traité ci-après permet de comprendre le risque pris en considérant que des éléments de cotation sont dépendants les uns des autres et que l'expression de l'un d'entre-deux suffit pour entraîner le respect d'une autre... Conditions fonctionnelles à respecter : L'exemple présenté ci-dessous à partir de l'étau de précision illustre l'utilité de ce principe en s'attachant à deux éléments de la cotation exprimant les deux conditions fonctionnelles suivantes : | Condition dimensionnelle | | Condition géométrique |
| |
| La hauteur H du mors mobile doit garantir la coplanarité (les deux plans sont confondus) des deux surfaces supérieures des deux mors. L'illustration ci-dessus montre le défaut lorsque cette dimension H n'est pas correcte. | | Les deux faces d'appui des deux mors doivent être parallèles, quelle que soit la position du mors mobile par rapport au mors fixe. Cette condition passe, en autres, par une condition de planéité de la face d'appui inférieure du mors mobile sur l'embase. L'illustration ci-dessus montre le décalage angulaire induit par l'appui d'un défaut de planéité de cette surface d'appui. |

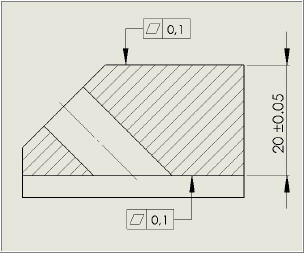

La cotation dimensionnelle et géométrique de la pièce Les deux conditions précédentes induisent la cotation proposée dans l'illustration ci-dessous :  | | La cote dimensionnelle de 20 ± 0,05, très précise, correspond à la dimension H à respecter.
La condition de planéité est codée sur le plan par un symbole graphique normalisé. Le défaut de planéité doit être égal ou inférieur à 0,1mm... ce qui signifie que tous les points de la surface considérée sont compris entre deux plans parallèles distants de 0,1mm. | Compte-tenu de la précision de la cote dimensionnelle et de l'écart de planéité, il peut sembler inutile d'indiquer la condition de forme et d'admettre que le défaut de planéité sera inclus dans le défaut dimensionnel.
| Cliquez dans la zone grisée ci-dessus
pour en savoir plus | | Attention, cela n'est pas toujours vrai et l'exemple de contrôle suivant montre une limite de cette hypothèse.... |
|
