Représentation de la localisation

Codage graphique normalisé

Référence simple

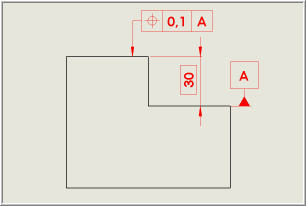

Le codage graphique de la  localisation simple comprend 3 parties indissociables :



  1. Le cadre de spécification attaché à la surface tolérancée, comprenant :
  • un cadre attaché par une ligne de rappel à la surface spécifiée
  • un symbole de localisation (cercle avec axes de symétrie)
  • l'indication de la tolérance t (0,1 mm dans l'exemple présenté ci-contre).

2. Le cadre identificateur de la surface de référence, attaché à la surface par un triangle creux ou plein et comportant le repère alphabétique de la surface de référence (ici la lettre A).

3. Une cote encadrée positionnant la surface tolérancée par rapport à la surface de référence. Cette dimension est alors absolue, c'est à dire parfaite et sans intervalle de tolérance.

Ce code s'applique sur les plans et une seule fois et dans une seule vue.


Référence composée

Dans ce cas, le codage doit faire apparaître le système de référence retenu (les surfaces de référence A et B dans l'exemple ci-dessous). Pour cela, comme dans la localisation simple, le codage comprend plusieurs parties :

  1. Le cadre de spécification attaché à la surface tolérancée, comprenant :
  • un cadre attaché par une ligne de rappel à l'élément spécifié (pour l'exemple, un des 4 trous)
  • un symbole de localisation (cercle avec axes de symétrie)
  • l'indication de la tolérance cylindrique de diamètre t (ø 0,1 mm dans l'exemple présenté ci-contre).

2. Les cadres identificateurs des surfaces de référence, attachés à chaque surface par un triangle creux ou plein et comportant le repère alphabétique de la surface de référence (ici la lettre A pour le plan et B pour le cylindre).

3. Deux cotes encadrées positionnant la surface tolérancée par rapport à la surface de référence. Dans l'exemple ci-dessus, il s'agit d'une cote angulaire (90°) et une dimension (R 31). Ces dimensions sont alors absolues, c'est à dire parfaites et sans intervalles de tolérance.
