Cette situation correspond à limiter le défaut de perpendicularité entre :
		Une surface spécifiée réputée plane (en rouge) par rapport à : Un élément spécifié : l'axe d'une surface réputée cylindrique (en bleu)
Cette situation correspond simplement à un trou percé dans une pièce prismatique. Il peut être nécessaire de limiter le défaut de perpendicularité entre la surface réputée plane non parfaite et l'axe de la surface réputée cylindrique (voir illustrations ci-dessous).

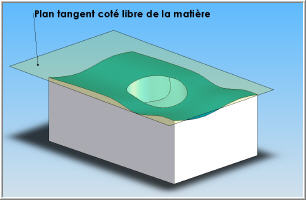

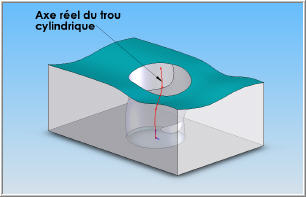

		Il faut d'abord identifier la surface plane de référence (en vert dans l'illustration ci-dessous) associée à la surface réputée plane selon un critère d'association prévu par la norme (plan tangent du coté libre de la matière). Il faut ensuite extraire de la surface réputée cylindrique du trou un "axe réel", élément dérivé qui est une ligne de forme quelconque (en rouge sur l'illustration ci-contre).

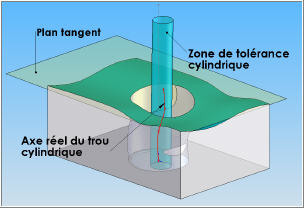

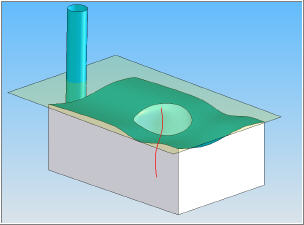

		Il est alors possible de construire la zone de tolérance, qui est un cylindre théorique perpendiculaire au plan tangent à la surface de référence dont le diamètre correspond à la valeur de la tolérance t.
		Le défaut de perpendicularité est vérifié si l'axe réel de la surface réputée cylindrique est entièrement inclu dans la zone de tolérance cylindrique perpendiculaire au plan tangent.
