Activité 4: Parking
Conseil :
Charger de la fenêtre Matlab le fichier seq6activite4.slx
Q6.En reprenant l'énoncé ci-dessous, simuler le fonctionnement du parking
Entrée shield | Correspondance | Sortie shield | Correspondance |
|---|---|---|---|
BP1 | DV (niveau 1) | LED r1 | Eclairage niveau 0 |
BP2 | ComMaint | LED o1 | Eclairage niveau 1 |
LED v1 | Eclairage niveau 2 |
Le contexte environnemental, impose des innovations dans la gestion des flux de stationnement des véhicules dans les grandes villes. Ainsi pour facilité la gestion d'énergie du parking et de celle des utilisateurs, de nouveaux parkings voient le jour régulièrement :

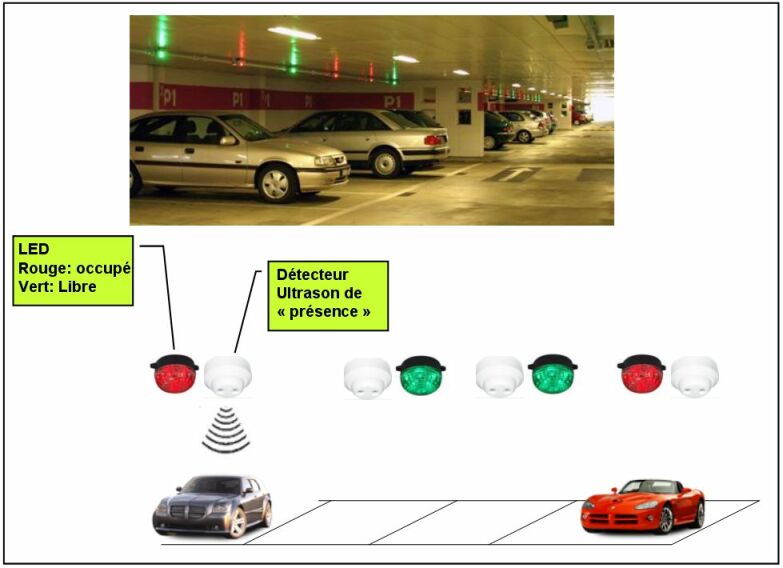

C'est le cas du parking d'un grand magasin de mobilier Suédois dans la banlieue de Nantes, où une gestion de l'éclairage et de l'indication intelligente des places de parking libres est réalisé
Pour l'éclairage 3 modes de fonctionnement sont pilotés :
un mode nuit qui commande l'extinction totale des éclairages (ensemble des leds =0) pendant la période de fermeture du magasin (22h-9h)
un mode jour, où l'éclairage est allumé (Ledo1=1) dès la présence d'une voiture sur le niveau (DV=1), son extinction se fera au bout d'un quart d'heure (pour nos tests prendre 5s)
un mode maintenance (ComMaint=1) où toutes les lampes sont allumées
