Simulation du capteur grove FSR402
Définition :

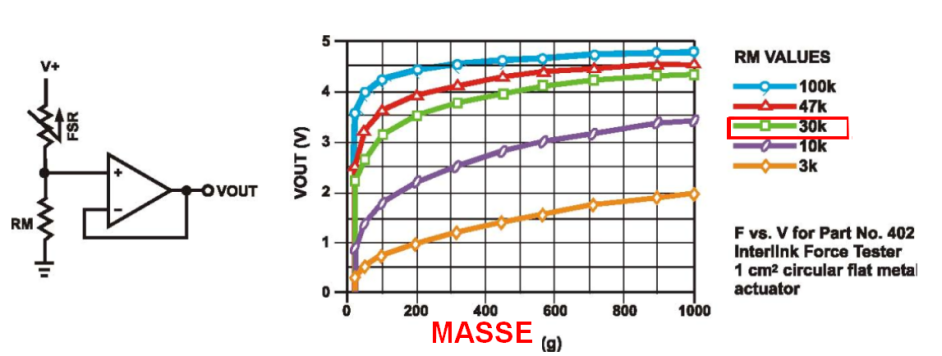

La documentation constructeur du module grove respecte le montage ci-dessous. Il est vendu avec une résistance RM=30k\(\Omega\)
Attention :
La tension d'alimentation sera configurée à 5V comme dans la documentation technique
Simulation :
Télécharger, dézipper et enregistrer dans votre espace réseau le fichier de simulation ci-dessous

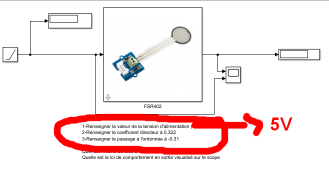

Ouvrir le fichier de l'explorateur Matlab "FSR402eleve2023.slx"
Réaliser la configuration des paramètres comme indiqué dans la simulation.
Indiquer le rôle du bloc en entrée. (mettre un slope de 10)
Définissez le bon réglage de la durée de simulation pour obtenir un signal de la rampe de 1000g en fin de simulation
Relever le graph issu du scope.
En déduire l'allure de la loi de comportement du capteur.
Complément :
Si vous disposez de suffisamment de temps chercher à valider le modèle pour une tension d'alimentation de 3.3V.
Proposez un éventuel ajustement des paramètres
