Étude simulée : "Influence de la charge"
Lancer le logiciel de simulation MATLAB/simulink
Télécharger le fichier ZIP ci-dessous
Dézipper dans votre espace réseau le fichier (ressource)
Ouvrir le fichier à partir de l'espace Matlab configuré correctement [pdf]voir vidéo ou aide [pdf]

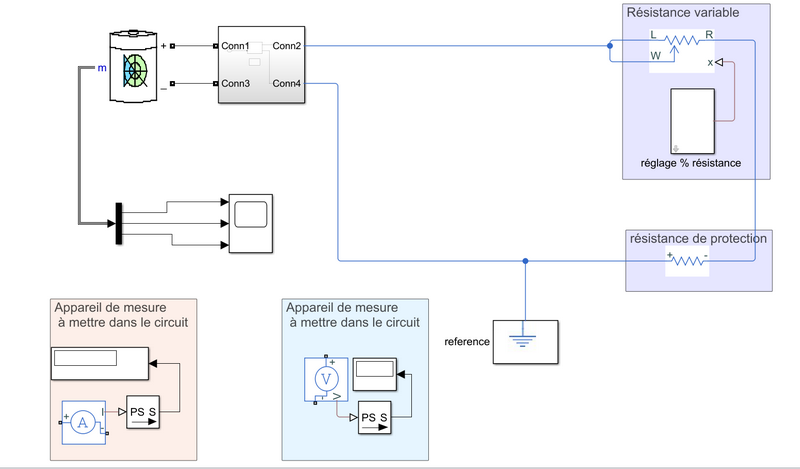

Simulation :
On souhaite mesurer les performances de la simulation comparable à l'expérimentation précédente
Rp=100Ω
Rvariable = 0 à 100Ω
Ubatt = 12V
On vous demande de :
paramétrer le générateur et les résistances
instrumenter le montage pour mesurer les grandeurs d'effort et de flux.
mettre une copie d'écran de la simulation sur le document réponse.
Fondamental :
Compléter le document réponse : Modèle de simulation "influence de la charge"
