Étude expérimentale : "Influence de la charge"

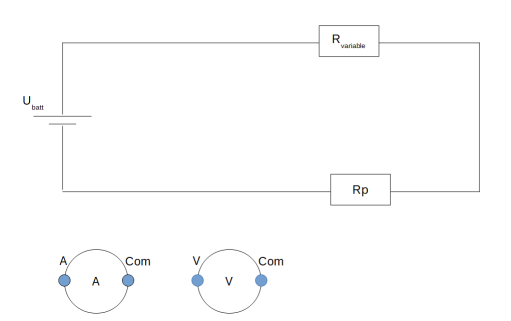

On souhaite réaliser le montage ci-dessous, il est important de régler correctement les appareils de mesures avant de les incorporer dans le circuit :

  • Rp=1Ω

  • Rvariable = 0 à 100Ω

  • Ubatt = 8.4V

Sur le document réponse, identifier le/les générateur(s) et récepteur(s) (copier/coller les étiquettes, déplacer les)

Attention

Faire valider par l'enseignant, les réglages et le montage avant tout raccordement de la batterie

MéthodeProtocole de réglage des appareils de mesures

Déterminer le type de signal délivré par le générateur afin de choisir la position AC ou DC des appareils, on choisira :

  1. DC si l'alimentation est de type continue (batterie, panneau photovolaïque,...)

  2. AC pour des alimentations de type alternatif (prise secteur, sortie onduleur,...)

Ampèremètre ou pince ampèremétrique :

  1. Calculer la valeur du courant consommée par le circuit,

  2. Régler le calibre de l'appareil juste au dessus de la valeur

Voltmètre

  1. Régler le calibre de l'appareil juste au dessus de la valeur de l'alimentation

Fondamental

Compléter le document réponse : Mesures "influence de la charge"

Il faudra calculer la valeur de la résistance équivalente du montage ainsi que la puissance dissipée par le montage

Attention

Faire valider par l'enseignant, les réglages et le montage avant tout raccordement de la batterie

Mesure de la décharge

Pendant la synthèse sur la MCC, nous allons procéder à une mesure de tension batterie sur une décharge « lente » avec I=0.05A. Nous ferons faire les relevés par le microcontrôleur.

1
# Programme mesure décharge de batterie
2
# montage pont difviseur 10+30kOhm
3
4
from machine import ADC, Pin
5
from time import sleep
6
7
Relais = Pin(2,Pin.OUT)
8
EntreeAna = ADC(Pin(34))
9
EntreeAna.atten(ADC.ATTN_11DB)
10
Relais.on()
11
nBatt = EntreeAna.read()
12
tensionBatt = (nBatt * 3.3 / 4095) * 4
13
print((tensionBatt,))
14
15
while tensionBatt > 5:
16
    sleep(60)
17
    nBatt = EntreeAna.read()
18
    tensionBatt = (nBatt * 3.3 / 4095) * 4
19
    print((tensionBatt,))
20
21
Relais.off()
Remarque
A la fin de la mesure, vous pouvez récupérer les données dans C:\Users\votrenom\mu_code\data_capture
ComplémentRésultats de la décharge de batterie
Vous trouverez ci-dessous le relevé effectué par le microcontrôleur avec un courant de décharge de 130mA
seq4BatterieDecharge130mA.ods [ods]
