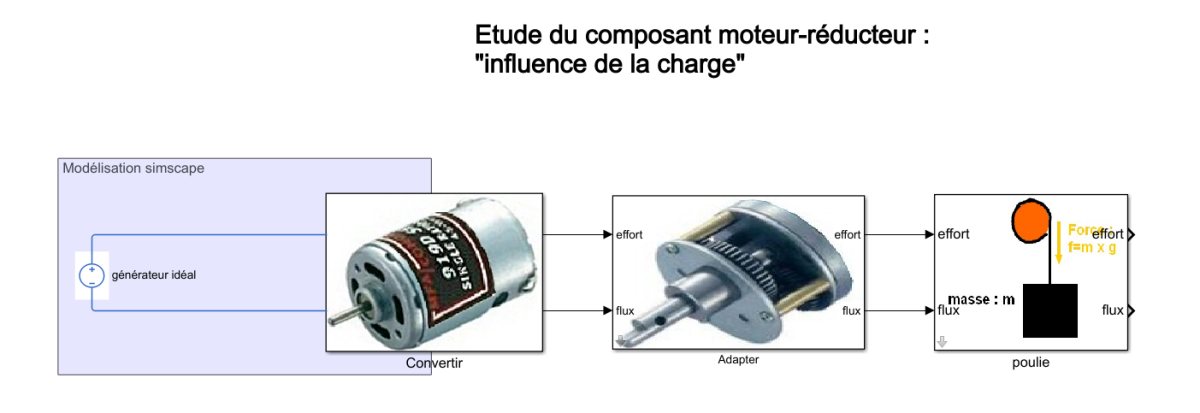

Étude simulée : "Influence de la charge"
Lancer le logiciel de simulation MATLAB/simulink
Télécharger le fichier ZIP ci-dessous
Dézipper dans votre espace réseau le fichier
Ouvrir le fichier
« MoteurEffortFluxModele1eleve.slx »
à partir de l'espace Matlab configuré correctement voir aide [pdf]
Simulation :
On souhaite mesurer les performances de la simulation comparable à l'expérimentation précédente (ou que vous ferez dans la 2éme heure)
Paramètres moteurs-réducteurs
Valeur de charges (0.5kg, 1.5kg, 2.5kg)
On vous demande de :
paramétrer le générateur à 6V
paramétrer le moteur et le réducteur, la charge
instrumenter le montage pour mesurer les grandeurs d'effort et de flux.
mettre une copie d'écran de la simulation sur le document réponse.
Fondamental :
Compléter le document réponse : Modèle de simulation "influence de la charge"
Complément : En fonction du temps disponible
Justifier la valeur des paramètres moteurs proposés en expliquant par des formules et applications numériques votre démarche.
