Observation du phénomène de résonance d'une structure
Le banc STM 500 permet de mettre en évidence la relation entre la masse embarquée et la fréquence de résonance.
CONSULTER la ressource « Mise en œuvre SMT 500 Sismique ».
| Mise en œuvre SMT 500 Sismique |
On dispose d'une une structure à 1 niveau comprenant :
4 poteaux de section rectangulaire
un plateau supérieur carré (dimensions 300 x 300mm) pouvant accueillir des masses marquées (rendues solidaires du plateau par des écrous à ailettes)
Selon la configuration, des essais peuvent être menés avec des poteaux de longueur « L » égale à 300 ou 600 mm.
Remarque : Masses marquées et symétrie

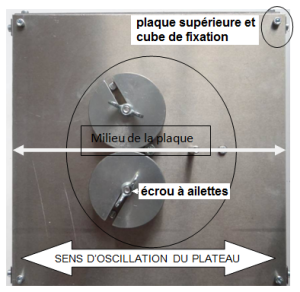

Les masses sont positionnées pour conserver au plateau une symétrie par rapport à l'axe longitudinal (selon lequel se produisent les oscillations).
Remarque : Vérification
VÉRIFIER que les vis et écrous soient tous bien serrés.
Q1 / NOTER :
la masse installée
la longueur des poteaux mis en place
Une fois la machine mise en marche, RECHERCHER à l'aide du potentiomètre la fréquence « fR » à laquelle la structure entre en résonance. VÉRIFIER que cette valeur de fréquence est conforme à celle consignée dans les tableaux ci-dessous.
Q2 / TRACER la caractéristique fR = f(m) où :
fR est la fréquence de résonance
m est la masse embarquée
Attention : Masse embarquée
La masse embarquée est la somme des masses marquées et de celle du plateau (mPLATEAU = 2 kg).
Q3 / CONCLURE sur l'évolution de fR en fonction de :
m (à longueur L des poteaux constante)
L (à masse embarquée constante)
