Les 2 chaînes de puissance indépendantes
Le trieur de pièce de monnaie se caractérise par deux chaînes de puissance indépendantes :
l'une pour ouvrir fermer une trappe située au fond de la trémie laissant ainsi tomber quelques pièces sur un gabarit tournant incliné ;
l'autre pour mettre en rotation le gabarit.
Remarque :
Un transformateur (alimentation convertissant les 230V AC en 24V DC) est commun à ces 2 chaînes de puissance.
Chaîne de puissance de l'activité "ouvrir et fermer la trappe"
Impossible d'accéder à la ressource audio ou vidéo à l'adresse :
La ressource n'est plus disponible ou vous n'êtes pas autorisé à y accéder. Veuillez vérifier votre accès puis recharger la vidéo.

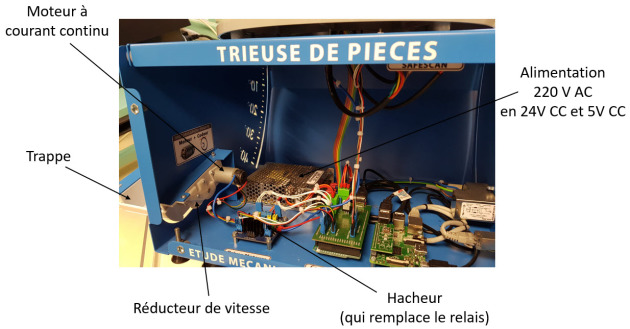

Cette chaîne de puissance est constituée principalement de : un transformateur +un relais (pré-actionneur) + un moteur à courant continu + un réducteur de vitesse à engrenage cylindrique + la trappe (effecteur).
Remarque :
Afin d'être plus visible, cette chaîne de puissance a été déplacée sur le côté du châssis, contrairement au système commercialisé.

Impossible d'accéder à la ressource audio ou vidéo à l'adresse :
La ressource n'est plus disponible ou vous n'êtes pas autorisé à y accéder. Veuillez vérifier votre accès puis recharger la vidéo.
Chaîne de puissance de l'activité "mettre en rotation le gabarit"
Impossible d'accéder à la ressource audio ou vidéo à l'adresse :
La ressource n'est plus disponible ou vous n'êtes pas autorisé à y accéder. Veuillez vérifier votre accès puis recharger la vidéo.

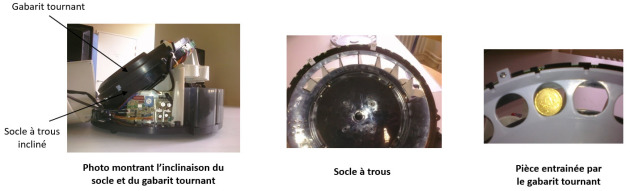

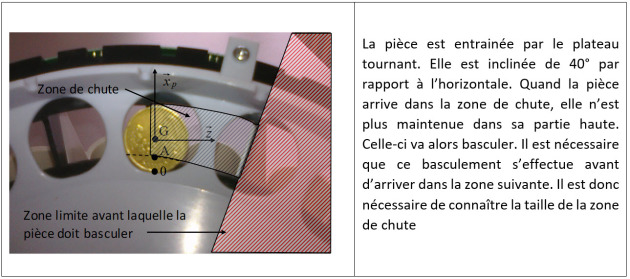

Dans la vidéo ci-dessus, les pièces ont été placées à la main sur le gabarit tournant, et non via la trappe... Les pièces viennent se positionner sur ce gabarit et sont remontées grâce à sa rotation. Sous le gabarit tournant se trouve un socle avec des trous rectangulaires dont la hauteur augmente progressivement. Ainsi, la pièce de 1 centime ne pourra tomber que dans le premier trou, celle de 2 centimes dans le deuxième... La pièce, étant inclinée et en appui qu'en bas, va donc basculer. Elle est récupérée dans un bac. Lors de sa chute, la pièce coupe le signal d'un détecteur de proximité TOR optique et permet ainsi le comptage.

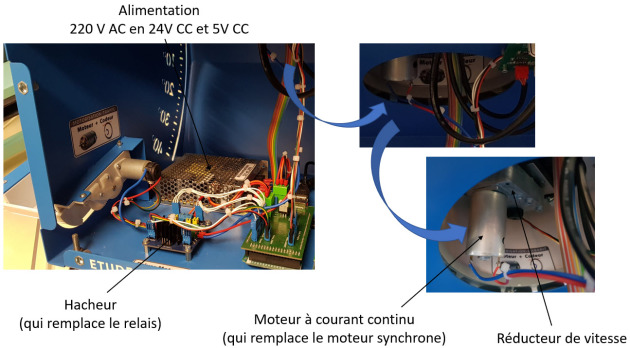

La chaîne de puissance de l'activité "mettre en rotation le gabarit" est constituée principalement de : un transformateur +un relais (pré-actionneur) + un moteur synchrone + un réducteur de vitesse à engrenage cylindrique + le gabarit (effecteur).
