Essais et affichage des résultats

Essai

: le menu Acquisition permet de faire des relevés en fonction du temps de différentes grandeurs en temps réel.

Préciser la durée d'acquisition souhaitée en utilisant les curseurs ou en saisissant directement la durée en seconde.

Puis, cliquer sur le bouton  afin de démarrer l'essai.

Remarque

si la barre de progression reste bloquée, ou si vous souhaitez stopper la mesure à tout moment : appuyer sur le bouton .

Attention

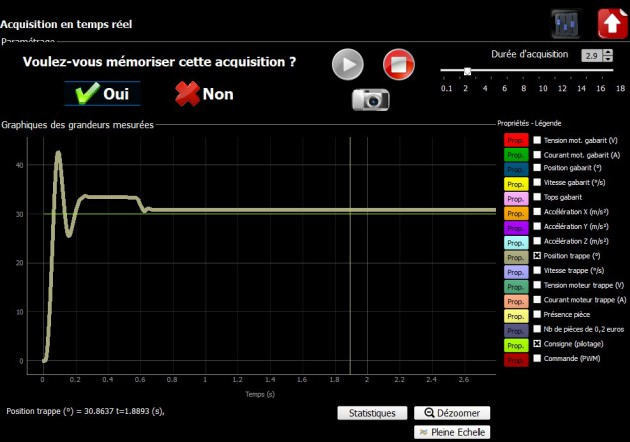

A la fin d'un essai, la trappe revient automatiquement en position initiale, et une fenêtre vous demande si vous souhaitez conserver l'acquisition en cours.

Attention, si vous ne cliquez pas sur Oui, les grandeurs mesurées seront effacées à la prochaine acquisition.

Mais, il n'est pas nécessaire d’enregistrer chaque essai...

Affichage des résultats

Cocher les grandeurs souhaitées qui seront tracées au cours du temps (abscisse en secondes). Les grandeurs accessibles sont :

  • la tension du moteur gabarit en V : Ugabarit

  • le courant du moteur gabarit en A : courantG

  • la position du gabarit en ° : posG

  • la vitesse du gabarit en °/s (calculée par dérivation numérique) : vitG

  • les tops du gabarit : topsG

  • l'accélération du gabarit selon l'axe X du capteur en m/s2 : accX

  • l'accélération du gabarit selon l'axe Y du capteur en m/s2 : accY

  • l'accélération du gabarit selon l'axe Z du capteur en m/s2 : accZ

  • la position de la trappe en ° : posT

  • la vitesse de la trappe en °/s (calculée par dérivation numérique) : vitT

  • la tension du moteur trappe en V : Utrappe

  • le courant du moteur trappe en A : courantT

  • la présence de pièce de 0.2 euros : presence

  • le nombre de pièces de 0.2 euros : nbpieces

  • la consigne envoyée lors d'un pilotage fait depuis l'interface (unité dépendant du mode de pilotage) : consigne

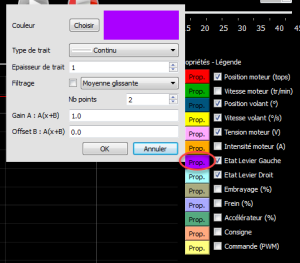

Les attributs graphiques (couleur, épaisseur, type...) des différentes courbes peuvent être changés en cliquant sur l'icône "Prop" à gauche de la légende.

La courbe obtenue peut être lissée en sélectionnant Filtrage/Moyenne glissante et en précisant 20 points par exemple.

Pour faire un zoom, il suffit à l'aide de la souris de sélectionner une zone à agrandir.

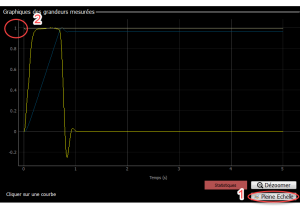

L'icône  permet de mettre chaque valeur max de chaque courbe égale à +1.

L'icône  permet de revenir à l'échelle réelle.

Le bouton  permet de réaliser une capture d'écran de la mesure courante (format image png). Une légende est insérée automatiquement.

Pour lire une valeur précise, cliquer sur une courbe pour la mettre en surbrillance, puis déplacer horizontalement le curseur. Ceci permet d'obtenir en bas de la fenêtre, la valeur, à 3 chiffres significatifs pour le temps sélectionné, quelle que soit la position verticale de celui-ci.

L'icône Statistique permet de choisir une zone pour laquelle des grandeurs telles que la moyenne, le minimum, le maximum... seront calculées. Les informations sont disponibles en bas de la fenêtre. La fenêtre de statistique peut être déplacée et agrandie en jouant sur les curseurs extrémités.

Affichage de courbes paramétrées (choix des grandeurs en abscisse et en ordonnée)

Il est possible de tracer des courbes paramétrées, comme par exemple : vitesse de la trappe = f(position de la trappe).

Pour cela, renseigner la zone Description, en précisant par exemple "échelon 30deg".

Puis, enregistrer la mesure en cliquant sur la disquette.

Puis, cliquer sur l'icône  pour revenir au menu principal, et sélectionner le menu analyse  .

Ensuite :

- sélectionner les fichiers de mesure à exploiter ;

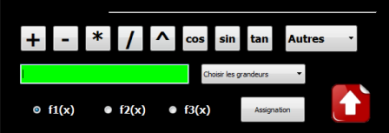

- définir les fonctions à calculer, en cliquant sur l’icône :  , puis en renseignant la zone verte ci-dessous à l'aide des opérateurs mathématiques et des grandeurs disponibles :

- sortir du sous-menu "définir les fonctions" ;

- sélectionner les grandeurs à visualiser en cliquant sur les icônes proposées ;

- tracer la courbe en cliquant sur l’icône :

Changement d'entrée ou de structure à piloter

Une fois un essai terminé, il est possible de faire un nouvel essai en changeant d'entrée ou de structure à piloter en cliquant sur l'icône   .
