Utilisation logiciel

Lancer le logiciel en cliquant sur l’icône :

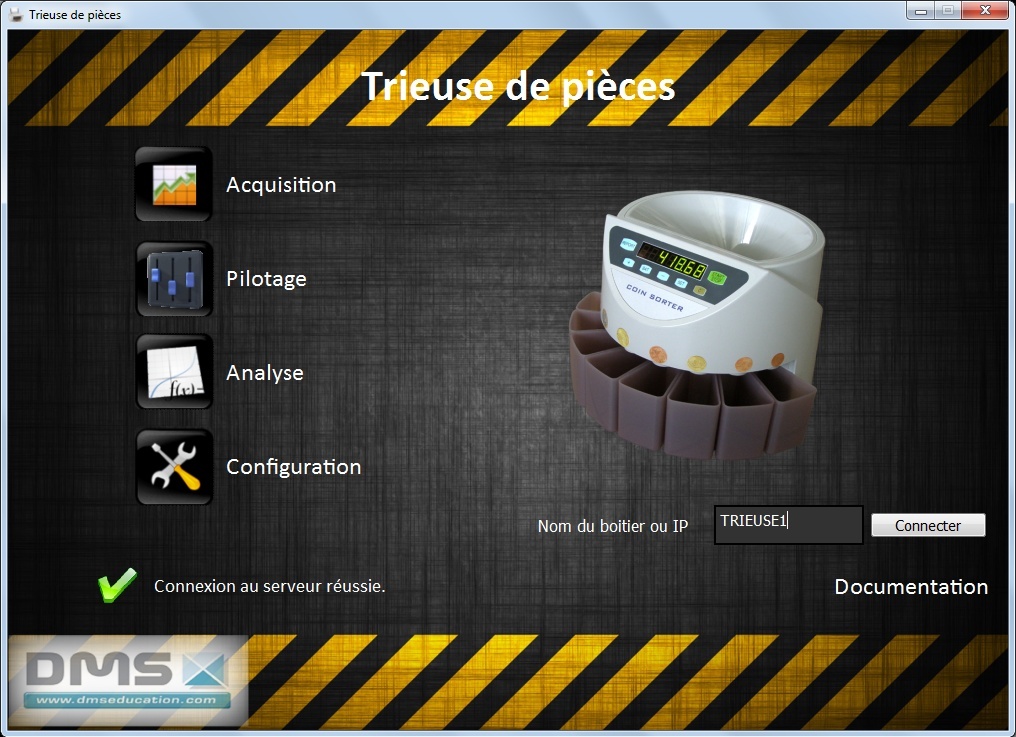

L’interface apparaît ici

Si en bas à gauche il y a  vous pouvez effectuer des mesures sinon il faut appeler l’examinateur

Le choix de pilotage se fait en cliquant sur

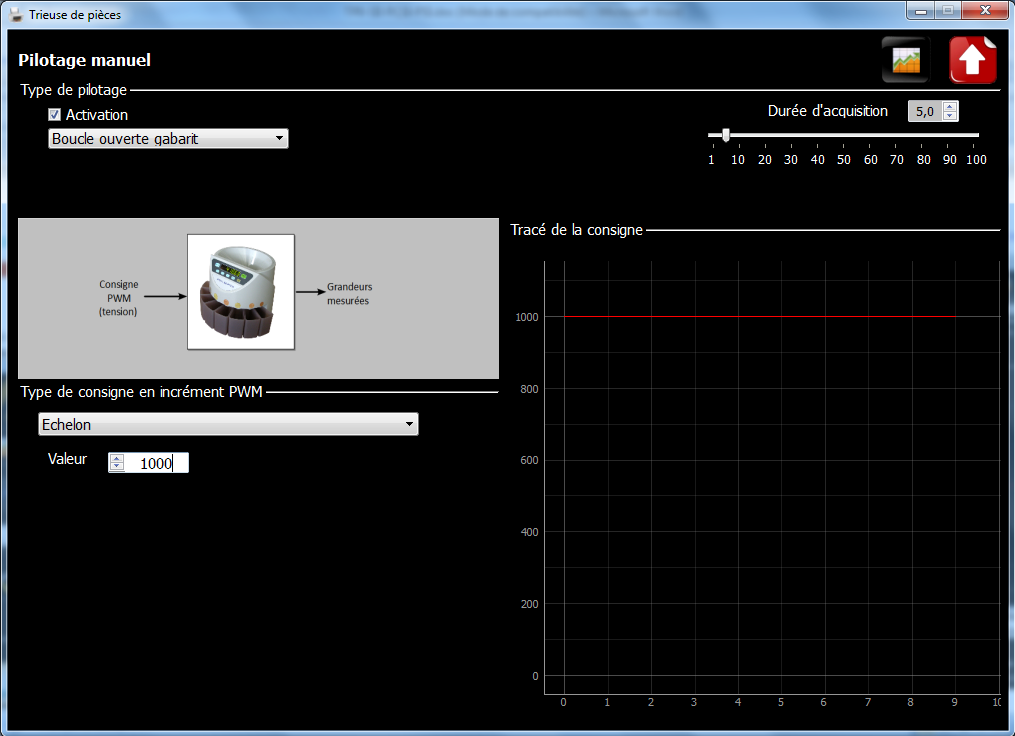

Le choix de type d’essai se fait à l’aide du menu déroulant. Vous allez uniquement utiliser Boucle ouverte Gabarit  Il faut donner une valeur entre 0 et 1023. Prenez une consigne échelon de valeur 800 incréments

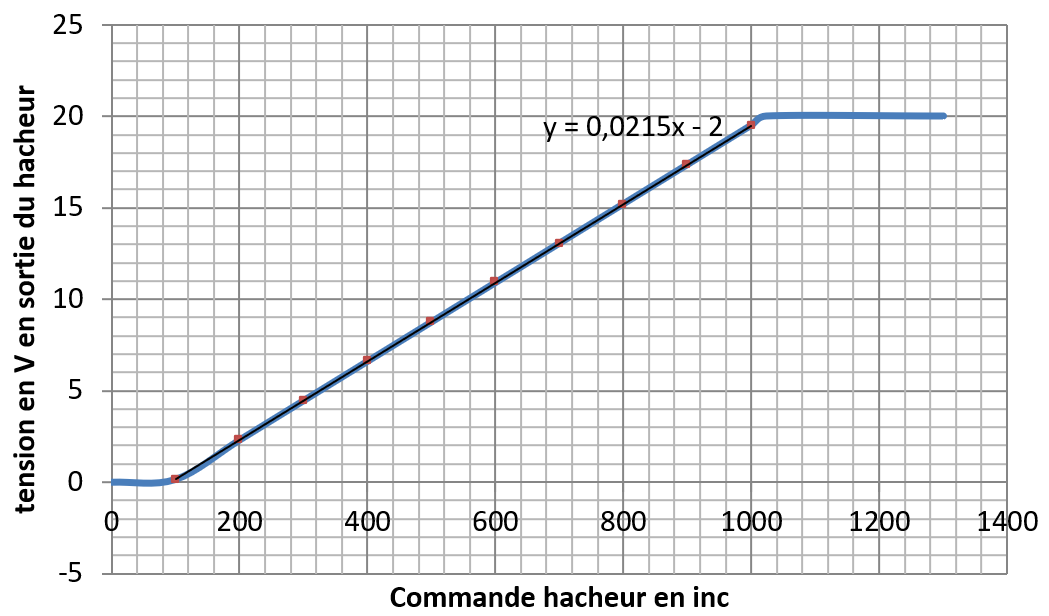

Le lien entre les incréments et la tension en V est donné par le graphique ci-dessous :

Il est possible de régler la durée de l’acquisition ici :

Pour revenir au menu précédent, cliquer ici :

Sinon pour accéder directement au menu acquisition, cliquer ici :

Ne pas oublier de cocher la case activation :

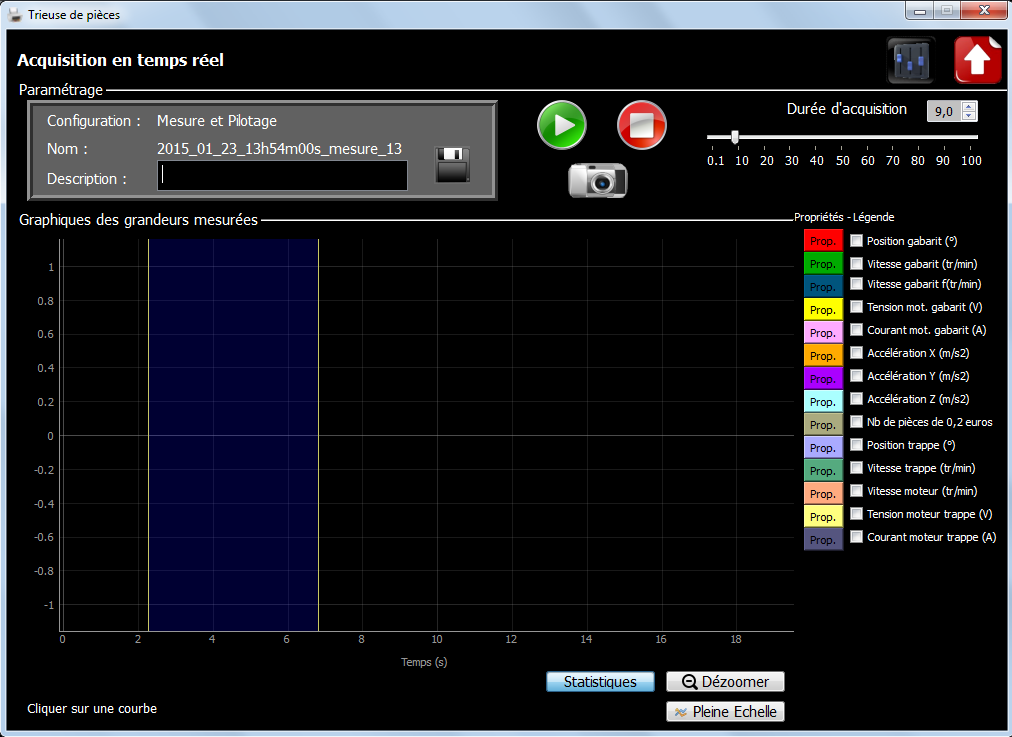

La fenêtre d’acquisition est :

Pour afficher en temps réel, il faut cocher les cases correspondantes, ensuite pour lancer l’acquisition il faut cliquer sur

A la fin de l’acquisition vous pouvez afficher toutes les courbes souhaitées en cochant les cases  correspondantes.
