Introduction
Réchauffeur/refroidisseur de four et régulateur de température E5CC

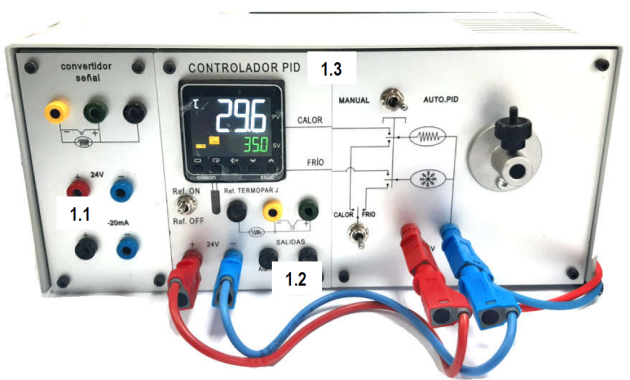

Explication des éléments qui participent à la pratique et leur mode de sélection
Alimentation de l'appareil : Les dispositifs intégrés dans le four de chauffage-refroidissement (la résistance chauffante et les ventilateurs) ainsi que les sorties du contrôleur E5CC (SORTIE du chauffage via une sortie relais statique connectée au chauffage, Cooler Alarm1 connecté au ventilateur et Alarme 2 - Alarme 3 disponible en prises) doit être alimenté en 24Vdc avec une alimentation externe.
Sonde de travail : Nous allons effectuer les exercices de régulation avec la sonde interne de référence
Thermocouple J, pour laquelle le switch 1.1 sera sélectionné en Réf.
Mode de travail : Pour effectuer un contrôle automatique, dans ce cas un contrôle ON/OFF, le mode AUTO.PID doit être sélectionné à l'aide de l'interrupteur 1.3.
Génération de perturbations : Étant le commutateur 1.3 en mode AUTO.PID, nous pouvons refroidir le système, c'est-à-dire introduire une perturbation dans le contrôle de la température, au moyen du commutateur 1.2 en FROID.
L'interrupteur 1.2 a trois positions : CHAUD - NON ACTIF - FROID, mais selon l'endroit où se trouve l'interrupteur 1.3 :
En mode MANUEL : Le commutateur 1.2 permet CHAUFFER - NE PAS AGIR - FROID
En mode AUTO.PID : Le commutateur 1.2 autorise NO ACT - COOL
