MESURE ET CONTRÔLE DE LA TEMPÉRATURE

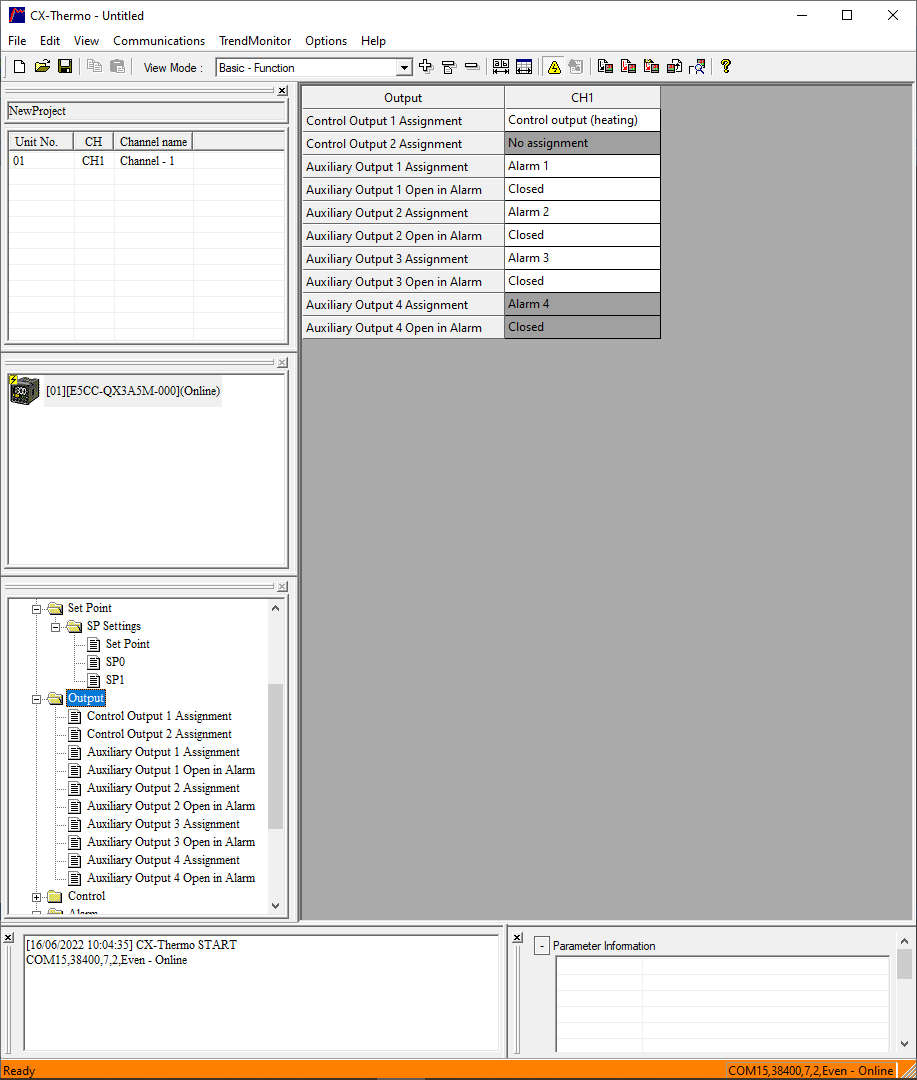

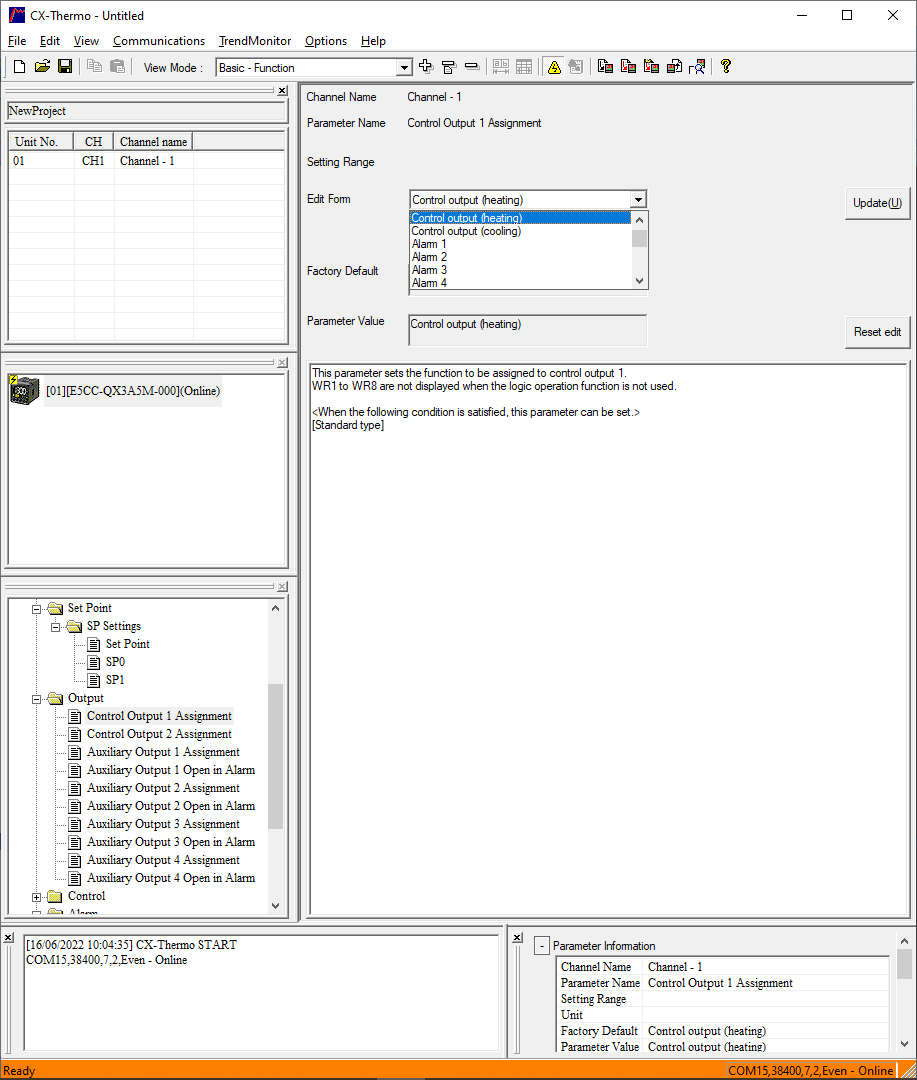

Physiquement, la seule sortie disponible dans le régulateur E5CC "sortie 1" est reliée à une résistance chauffante lorsque l'interrupteur 1.2 est positionné en mode AUTO.PID, donc la seule possibilité de le configurer est en mode chauffage : Sortie de régulation (chauffage).

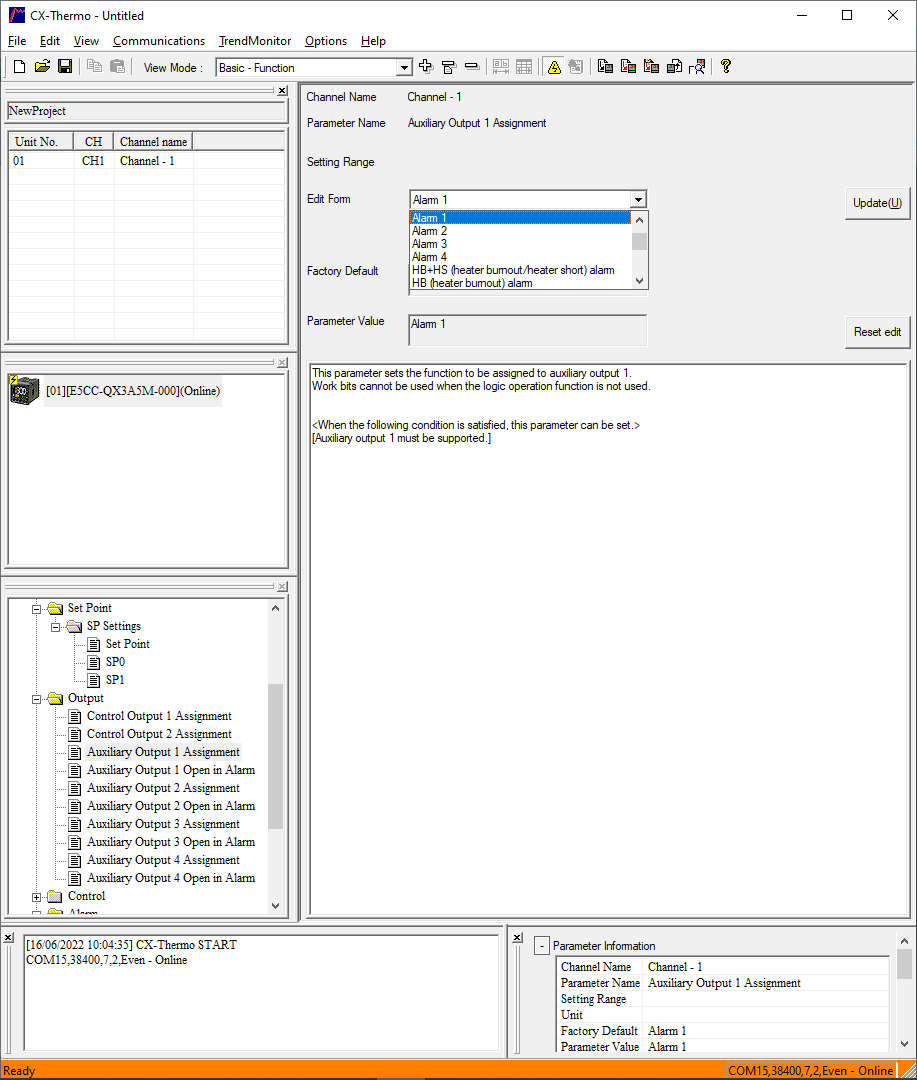

Nous devons affecter la sortie auxiliaire 1 comme Alarm1, car elle est physiquement connectée aux ventilateurs lorsque l'interrupteur 1.2 est positionné en mode AUTO.PID et cette sortie auxiliaire 1 sera utilisée en mode Alarm1 pour le refroidissement (puisque le contrôleur n'a qu'une seule sortie de contrôle destinée pour le chauffage).

Sur cet écran, il est possible de configurer l'état du contact de la sortie auxiliaire 1 affecté à l'alarme 1, c'est-à-dire de configurer le contact de l'alarme 1 soit comme contact normalement ouvert (Open) soit normalement fermé (Closed) lorsque l'alarme est active.

Dans notre pratique, nous voulons que lorsque l'alarme 1 est activée (une fois le point de consigne dépassé), elle commence à refroidir afin que la température n'augmente pas excessivement par rapport au point de consigne et nous donnons une plus grande agilité à la commande ON/OFF et à son fonctionnement. est apprécié, nous l'avons donc défini sur Fermé.

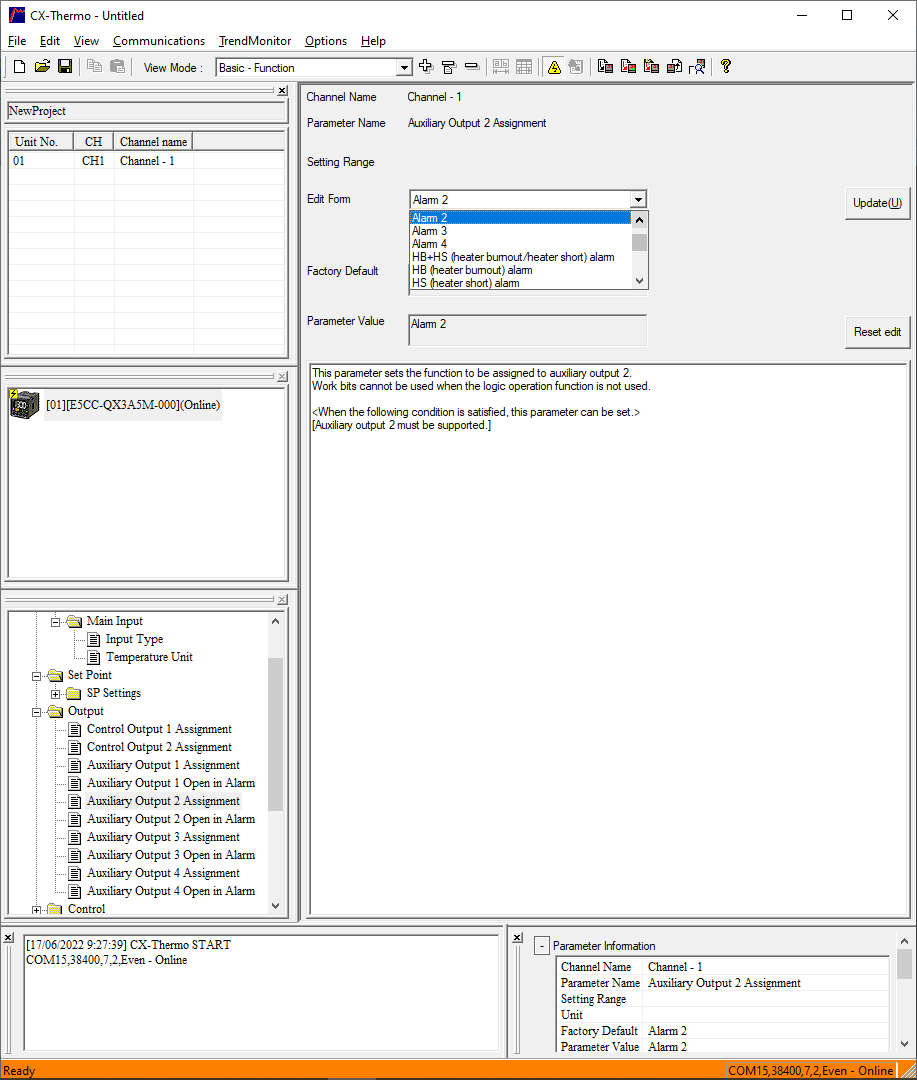

Nous devons attribuer la sortie auxiliaire 2 comme Alarm2, physiquement c'est un contact qui a une borne connectée à la prise 24Vdc et l'autre à la prise Alarm 2, les deux prises étant disponibles à l'avant du régulateur PID lui-même. Cette sortie auxiliaire2 sera utilisée en mode Alarme2, par exemple, pour signaler que la température a dépassé une valeur prédéterminée, pour la saisir dans une commande principale de type automate, etc.

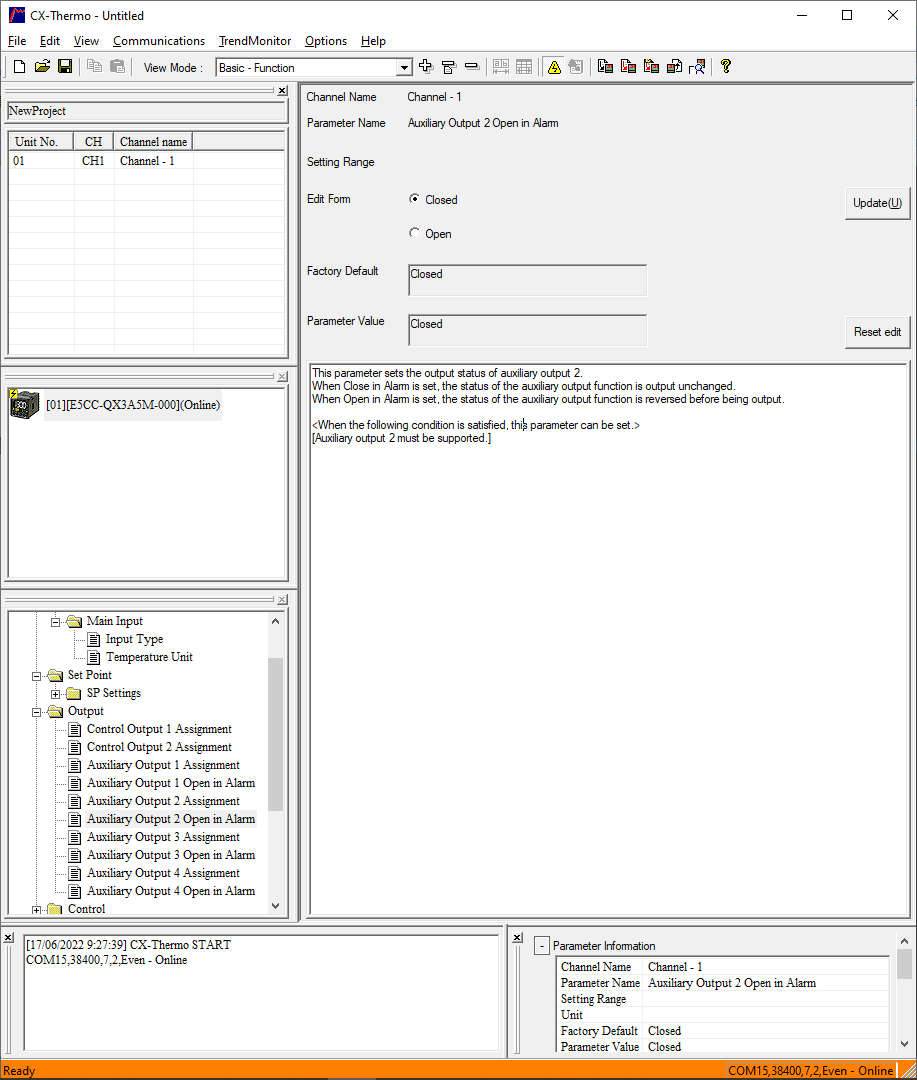

Cet écran permet de configurer l'état du contact de la sortie auxiliaire 2 affecté à l'Alarme2, c'est-à-dire de configurer le contact de l'Alarme 2 soit comme contact normalement ouvert (Open) soit normalement fermé (Closed) lorsque l'alarme est active.

En pratique de contrôle, Alarm2 servira par exemple à donner une alerte dès qu'une température est dépassée (fermer son contact interne et émettre du 24Vdc, une sortie pouvant être connectée à un voyant basse consommation, un buzzer, un automate input, ...) donc nous le configurons comme Closed.

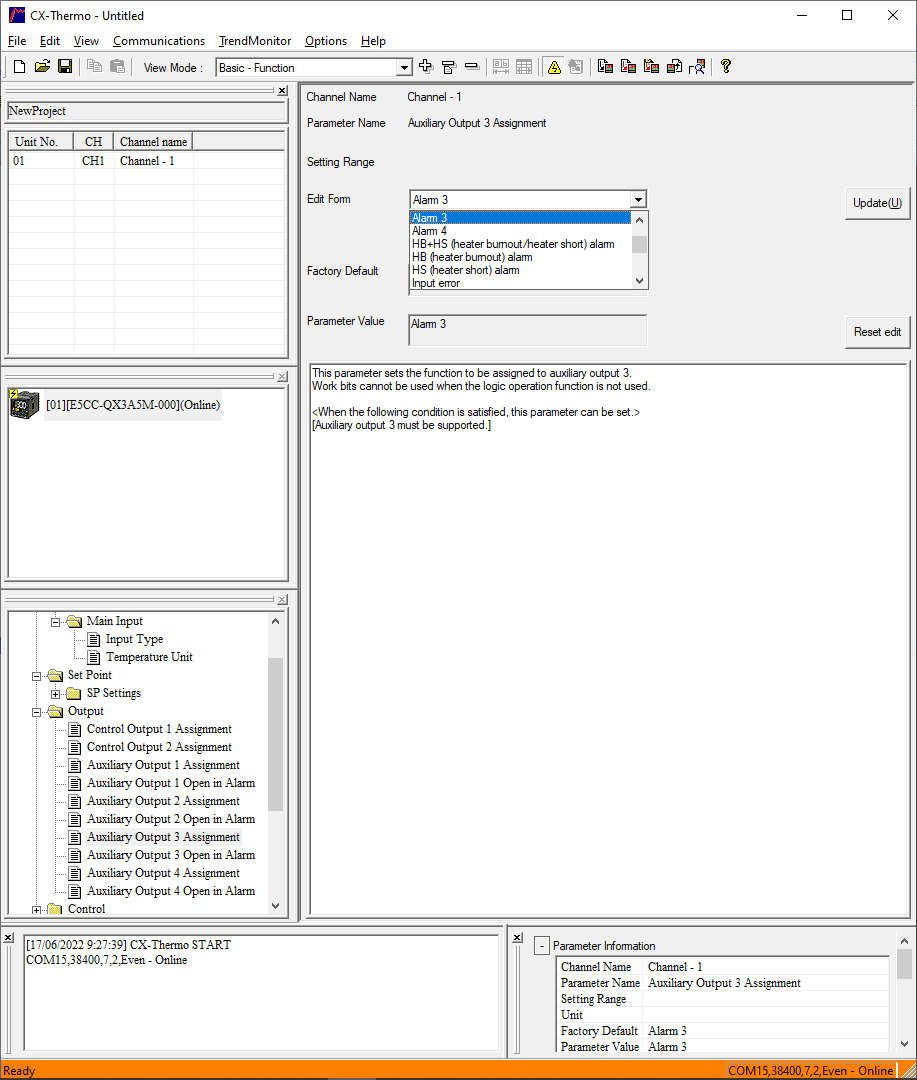

Nous devons attribuer la sortie auxiliaire 3 comme Alarm3, physiquement c'est un contact qui a une borne connectée à la prise 24Vdc et l'autre à la prise Alarm 3, les deux prises disponibles sur le devant du régulateur PID lui-même. Cette sortie auxiliaire3 sera utilisée en mode Alarme3, par exemple, pour avertir que la température est passée en dessous d'une valeur de consigne, pour l'envoyer à une commande principale de type automate, etc.

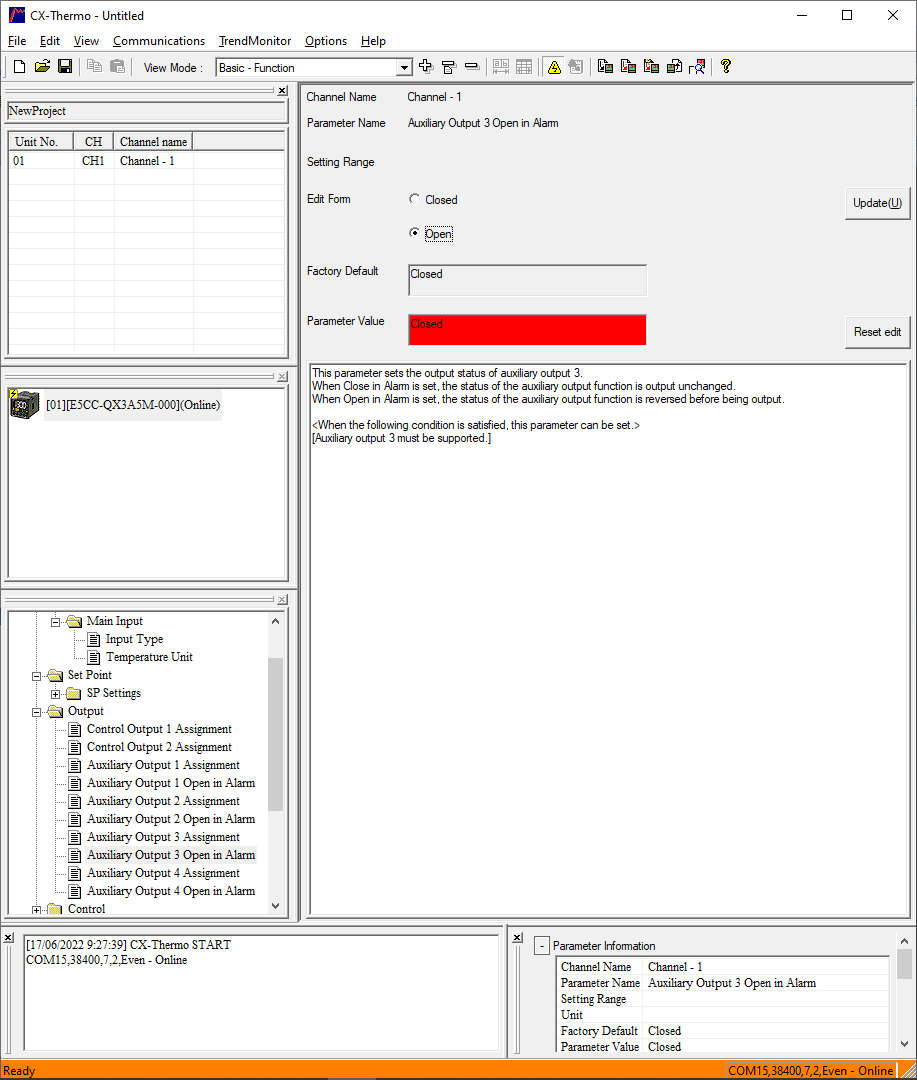

Dans cet écran, il est possible de configurer l'état du contact de la sortie auxiliaire 3 affectée à Alarm3, c'est-à-dire que nous configurons le contact Alarm 3 soit comme contact normalement ouvert (Open) soit normalement fermé (Closed) lorsque l'alarme est déclenchée. actif.

En pratique de contrôle, Alarm3 sera utilisé, par exemple, comme un signal d'urgence NC, de sorte qu'une fois que la température descend en dessous d'une certaine valeur (il ouvre son contact interne et arrête d'émettre 24Vdc, une sortie qui peut être connectée à un indicateur basse consommation light, à une entrée PLC...) donc nous le configurons comme Open.

Pour que la valeur du paramètre prenne effet, cliquez sur Mettre à jour et il ne sera plus affiché en rouge.
