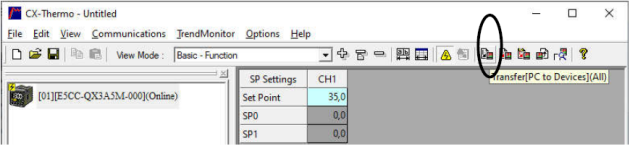

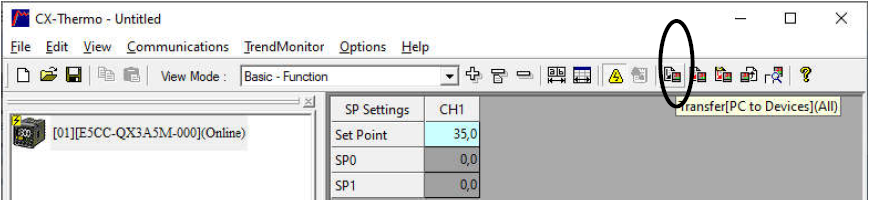

Transfert

Chargez tous les paramètres réglés sur le contrôleur et nous procéderons au contrôle ON/OFF.

Nous affichons un résumé du point de consigne de température entré de 35,0 ºC, le paramétrage des alarmes, les sorties de contrôle et les paramètres généraux :

Paramètres SP

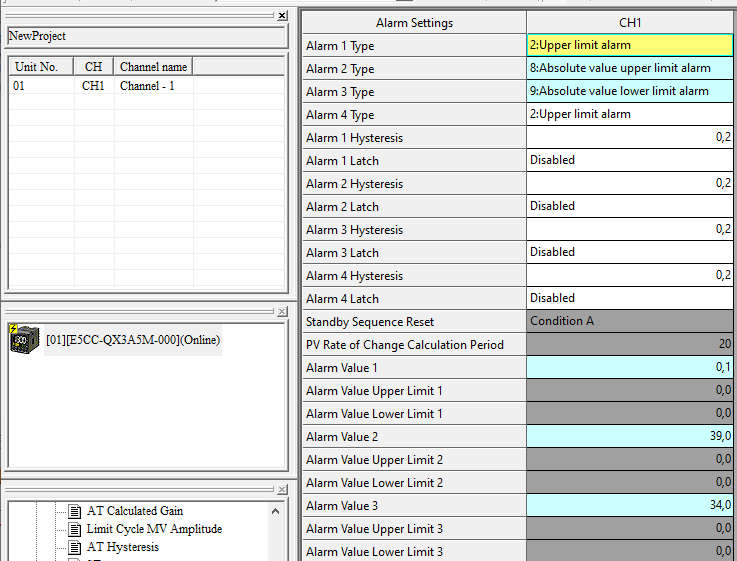

Paramétrage Alarme

Alarme 1 : Connecté au ventilateur "froid", il s'activera lorsque 35,1 ºC sera dépassé (point de consigne SP = 35 + valeur d'alarme 1) (sortie auxiliaire 1 ouverte en alarme - fermée).

Alarme 2 : Connecté à la prise frontale du contrôleur Alarme 2, il émettra 24Vdc lorsque la température est supérieure à 39ºC (Sortie Auxiliaire 2 Ouverte en Alarme – Fermée).

Alarme 3 : Connectée à la prise frontale du contrôleur Alarma3, elle arrêtera d'émettre 24Vdc lorsque la température sera inférieure à 34ºC (Sortie Auxiliaire 3 Ouverte en Alarme – Ouverte).

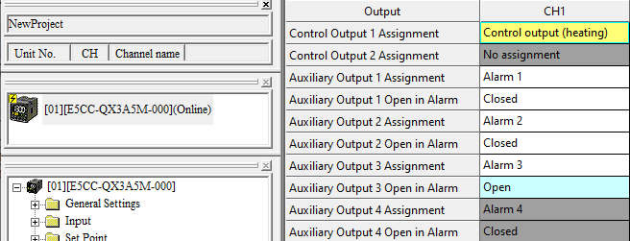

Sorties

Affectation de la sortie de contrôle 1 : Affectation de la sortie1 de régulation : Sortie de régulation (chauffage) « Heat ».

Sortie auxiliaire 1-2-3 ouverte en alarme : Affectation des contacts des Alarmes lorsqu'elles sont actives : Fermées ou Ouvertes.

Réglages généraux

Standard et contrôle ON/OFF

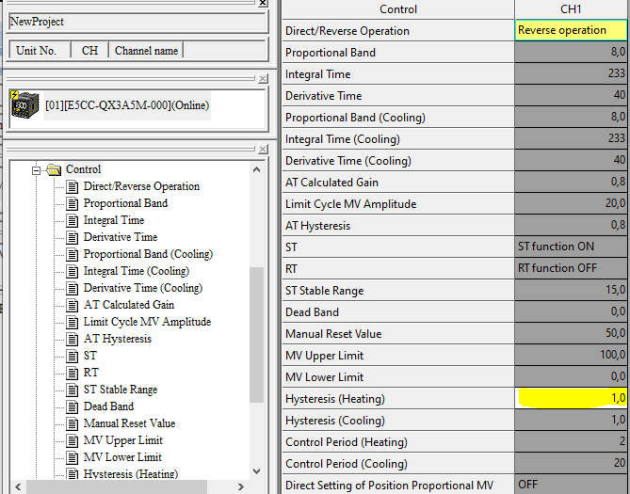

Contrôle régulation

Fonctionnement inverse, Hystérésis (Chauffage)
