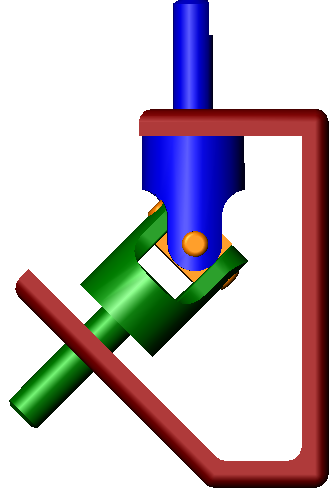

Joint simple avec défaut angulaire
Désalignement de 45°
Pour un joint de cardan simple, on peut établir les relations suivantes entre la position de l’arbre de sortie par rapport à l’arbre d’entrée et la vitesse angulaire de l’arbre de sortie par rapport à l’arbre d’entrée.
\(\theta_2=\arctan(\cos \alpha \cdot \tan \theta_1)\)
\(\omega_2=\dfrac{\cos \alpha}{1-\sin^2 \alpha \cdot \sin^2 \theta_1}\omega_1\)
Charger le fichier « Joint de cardan simple ». Pour ce montage l’angle a = 45°.
Bilan

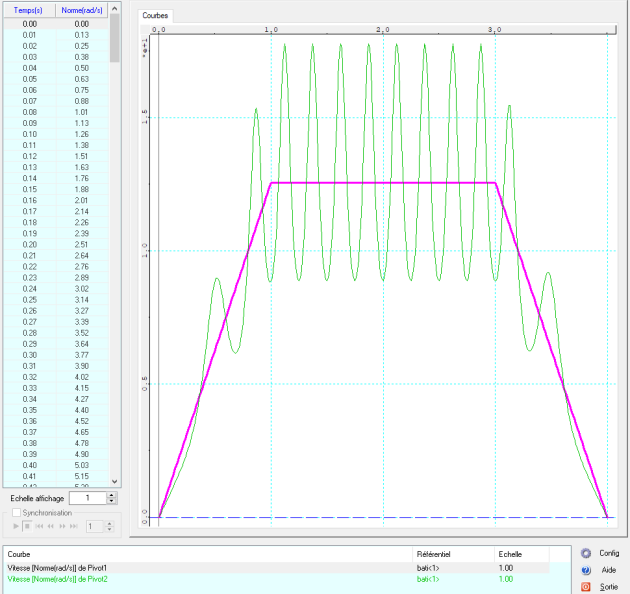

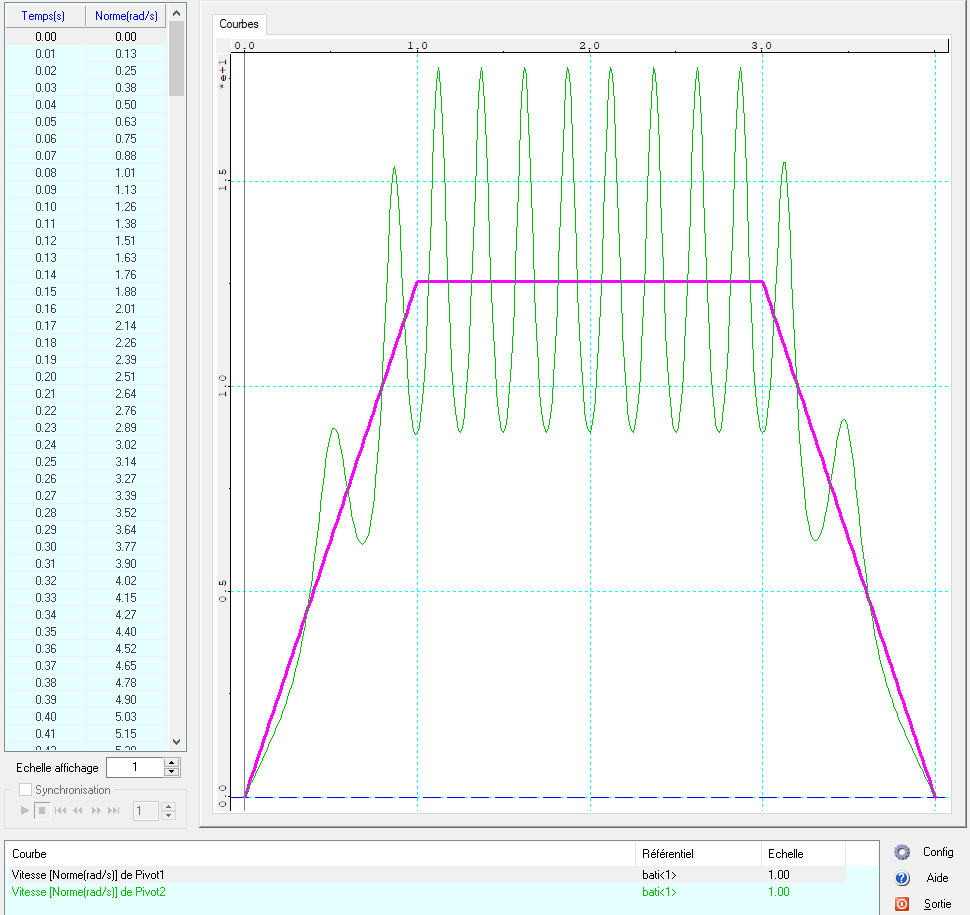

Etablir un compte rendu à partir des étapes suivantes : Indiquer les défauts de position admissibles pour le joint. Simuler le fonctionnement du mécanisme pour les différentes lois de vitesse de la liaison d’entrée. Relever les courbes de la vitesse de sortie. Comparer avec les courbes de la vitesse d’entrée. Conclure sur l’utilité de ce type de joint.
Faire valider par le professeur.
