EP 6-2 : Trame DMX de pilotage d'une lyre d'éclairage

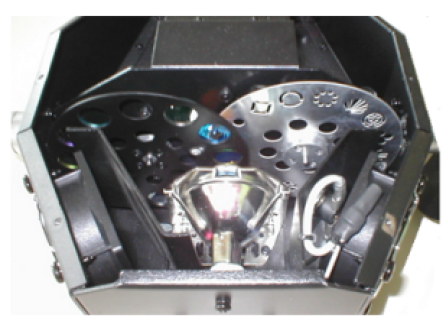

Observer la lyre démontée.

Q1 / Expliquer le principe optique retenu pour obtenir les différentes couleurs.

A l'aide du dossier technique :

Q2 / Indiquer le type de moteur mis en jeu. Préciser, pour le mouvement TILT, comment s’effectue la rotation de la tête rotative d’axe horizontal.

Q3 / Déterminer l'angle existant entre deux filtres consécutifs montés sur le disque de sélection des couleurs.

Q4 / En déduire le nombre de « pas moteur » correspondant au passage d’une couleur à la suivante/précédente (le moteur possède 144 pas / tour et le disque possède 12 couleurs).
