Câblage du contrôleur logique
RÉALISER hors tension, le câblage suivant puis faire VÉRIFIER par le professeur.

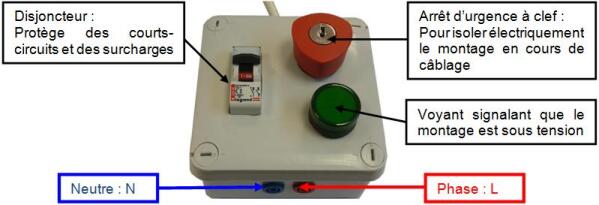

Pour l'alimentation du volet utiliser le boîtier d'alimentation ci-contre :

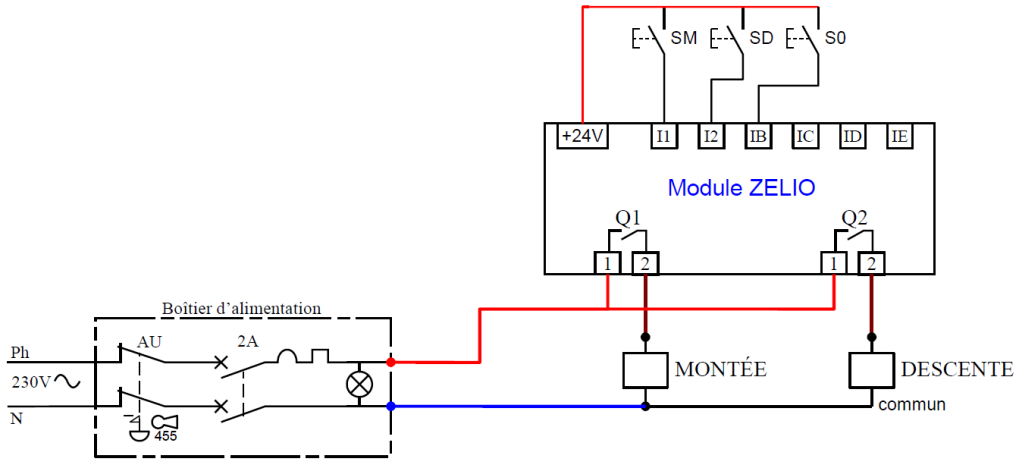

Q9 / REPRÉSENTER en vert le parcours du courant lorsque le disjoncteur 2A et le contact de la sortie « Q2 » sont fermés.
Boîtier d'alimentation
