Fonctionnement avec mémorisation [Automatisation d'un volet roulant]

Fonctionnement avec mémorisation

un appui bref sur le poussoir « $SM$ » provoque la montée du volet roulant ( $KMM$ )

un appui bref sur le poussoir « $SD$ » provoque la descente du volet roulant ( $KMD$ )

Remarque : Le contact 5 « $\bar{KMD}$ », en série avec la bobine de « $KMM$ », est un verrouillage électrique pour interdire la commande simultanée du mouvement de la montée et de la descente. (comme le contact 3 « $\bar{SD}$ »)

Q16 / Le schéma de commande ci-dessus permet de réaliser la commande de la montée du volet roulant suivant le cahier des charges. ÉTABLIR le schéma de commande de la descente du volet « KMD » sur le modèle du schéma de commande de la montée « KMM ».

Après être revenu en mode « Édition » (icône )

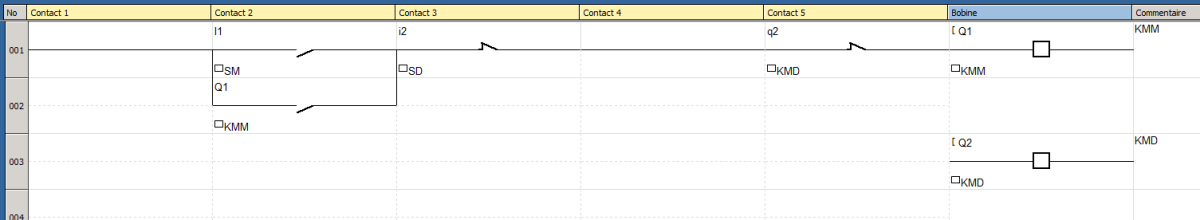

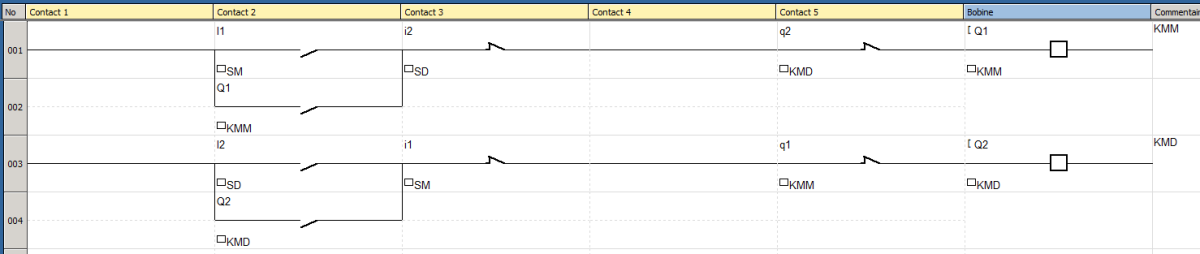

COMPLÉTER le programme suivant vos schémas de commande de « KMM » et « KMD » précédents. COMPLÉTER le document réponse.
TRANSFÉRER le programme dans le module puis VÉRIFIER le fonctionnement et faire VALIDER.

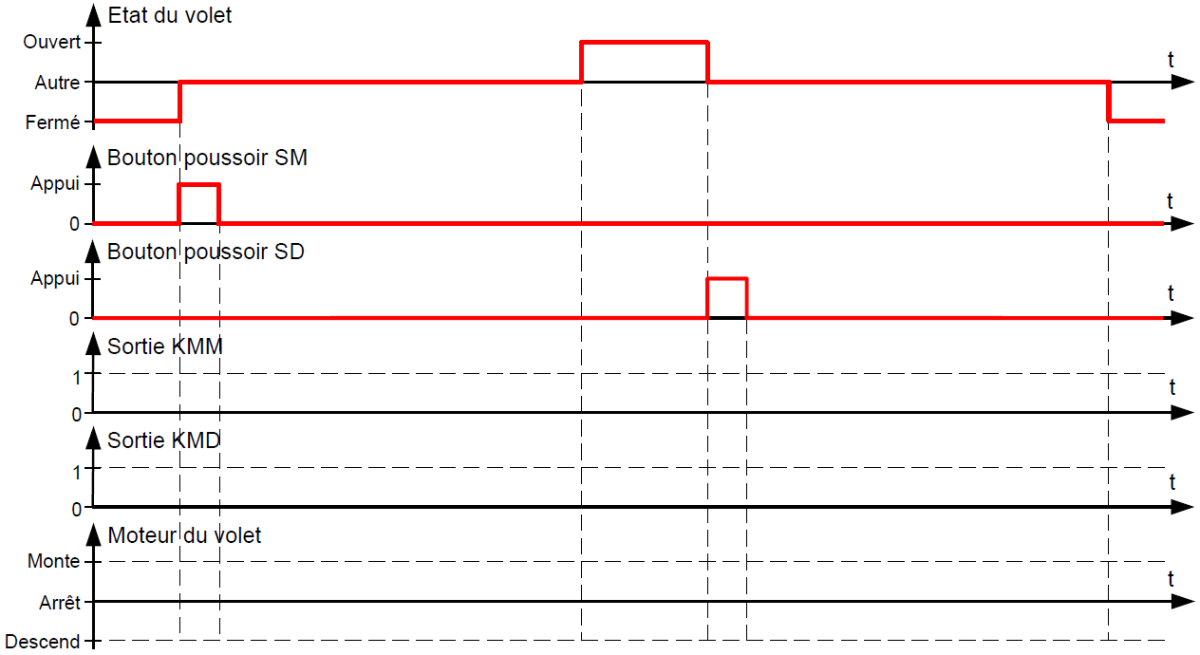

Q17 / A partir des essais, COMPLÉTER les chronogrammes.

Q18 / ÉTABLIR l'équation de « KMM » en fonction de « SD », « SM », « KMM » et « KMD ».

| Ressource : mise en équation d'un schéma |

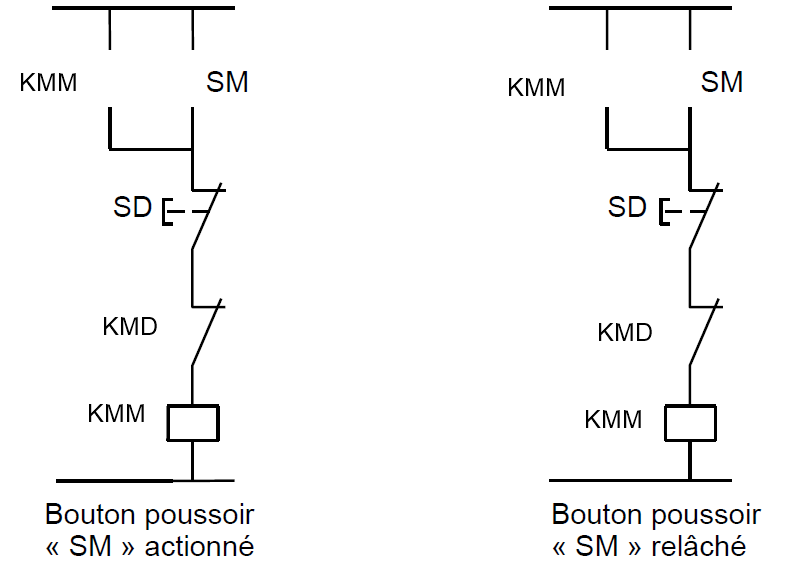

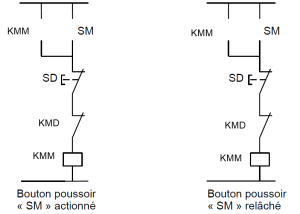

Q19 / REPRÉSENTER l'état des contacts quand la sortie « Q1 » (KMM) est activée:

A gauche lorsque le bouton «SM» est actionné
A droite, après que le bouton «SM» soit relâché

Q20 / D'après le comportement du schéma électrique pour la montée, en DÉDUIRE la fonction du bouton poussoir « $SM$ » , bouton poussoir « $\bar{SD}$ » , contact « $KMM$ », contact « $\bar{KMD}$ » .

Q21 / MODIFIER votre programme pour insérer le bouton poussoir « S0 » qui permet de stopper le mouvement du volet roulant quelque soit le sens du mouvement.

TRANSFÉRER le programme dans le module puis VÉRIFIER le fonctionnement et faire VALIDER.

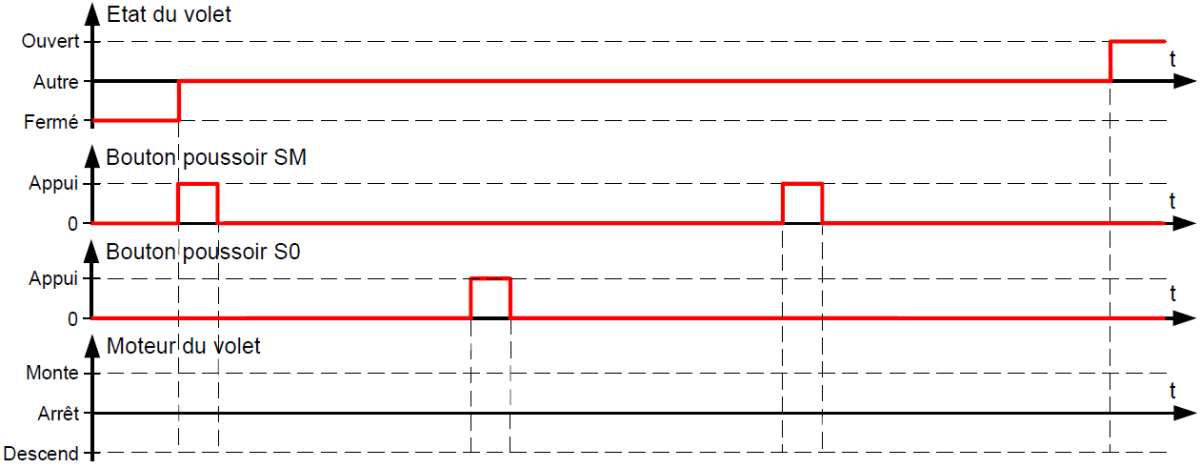

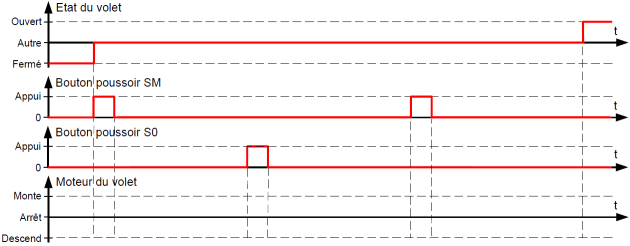

Q22 / A partir des essais, COMPLÉTER le chronogramme.

Q23 / EXPLIQUER l'intérêt de ce bouton poussoir « S0 », en DÉDUIRE la fonction du bouton poussoir « $\bar{S 0}$ »
