Fonctionnement par à-coups
un appui maintenu sur le poussoir « SM » provoque la montée du volet roulant (KMM)
un appui maintenu sur le poussoir « SD » provoque la descente du volet roulant (KMD)

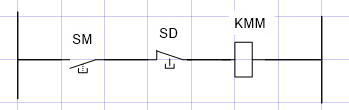

Q10 / Le schéma électrique ci-dessus permet de réaliser la commande de la montée du volet roulant suivant le cahier des charges, EXPLIQUER l'intérêt de mettre « » et « » en série.
Q11 / ÉTABLIR le schéma de commande de la descente du volet « KMD » sur le modèle du schéma de commande de la montée.

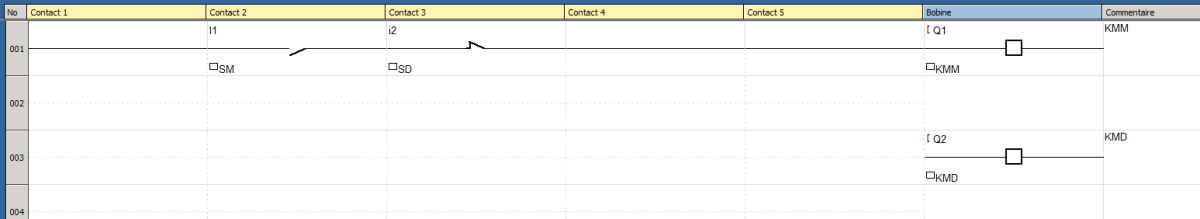

Q12 / PROGRAMMER les schémas de commande de « KMM » en suivant la vidéo ci-dessous puis reproduire la procédure pour programmer « KMD » suivant votre schéma précédant. COMPLÉTER le document réponse
Impossible d'accéder à la ressource audio ou vidéo à l'adresse :
La ressource n'est plus disponible ou vous n'êtes pas autorisé à y accéder. Veuillez vérifier votre accès puis recharger le média.

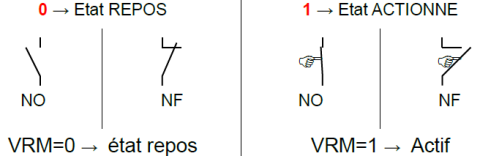

Pour passer d'un contact « Normalement ouvert »
à un contact « Normalement fermé »
, faire un clic droit sur le contact.

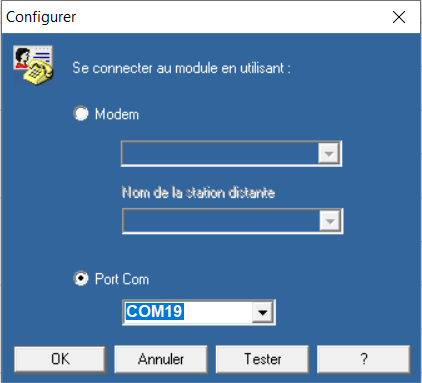

CONFIGURER la communication entre le PC et le contrôler logique « Zelio » (module) :
→
La fenêtre ci-contre s'ouvre : CHOISIR le dernier Port Com proposé (ou USB)
TRANSFÉRER le programme dans le module : →
→
. Une nouvelle fenêtre s'ouvre, DÉCOCHER les deux premières options mais sélectionner les deux dernières options puis VÉRIFIER le fonctionnement et FAIRE VALIDER.
Q13 / RÉALISER les différentes situations du tableau et noter l'état du moteur.
SM | SD | KMM | KMD |
|---|---|---|---|
0 | 0 | ||
0 | 1 | ||
1 | 0 | ||
1 | 1 |

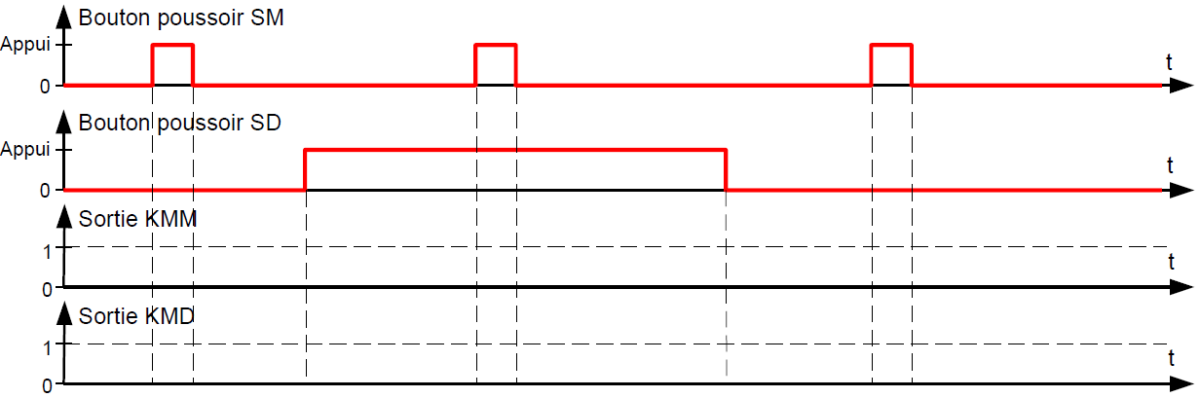

Q14 / A partir des essais, COMPLÉTER les chronogrammes.
Q15 / ÉTABLIR l'équation de « KMM » en fonction de « SD » et « SM » .
| Ressource : mise en équation d'un schéma |
