Association des panneaux solaires

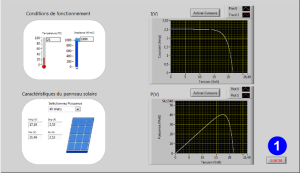

CLIQUER sur
pour revenir à la page d'accueil du logiciel.

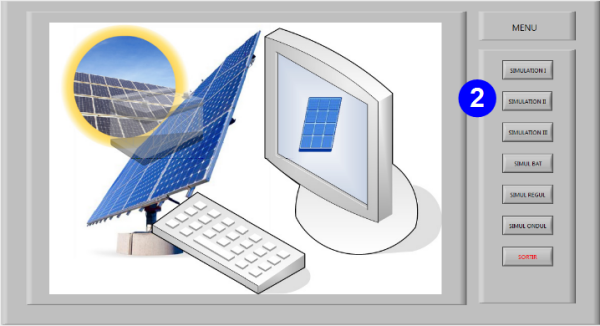

CLIQUER sur « SIMULATION II »
ASSOCIATION SÉRIE

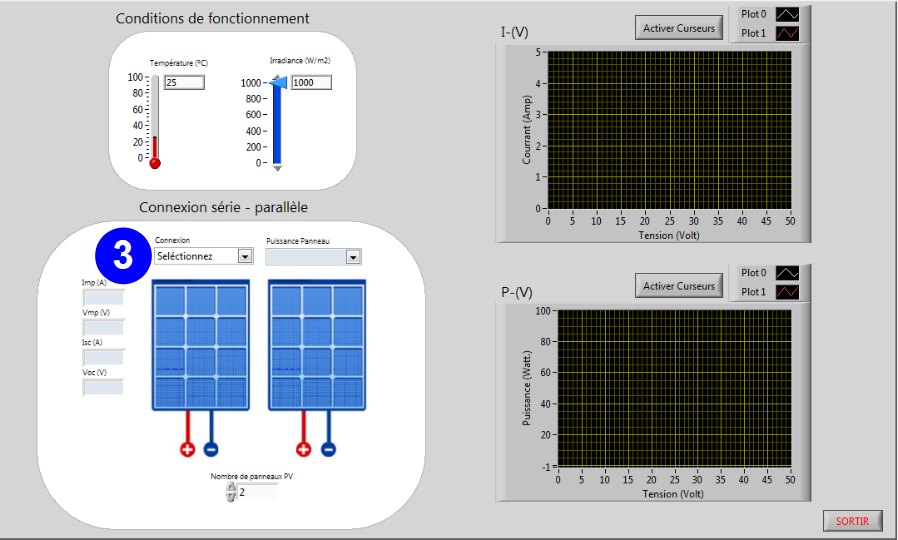

Dans la rubrique « Connexion », CHOISIR une association de 2 panneaux en série.

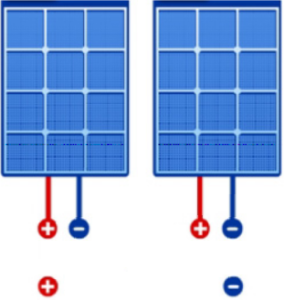

Q7 / COMPLÉTER le schéma ci-contre pour mettre les deux panneaux en série.

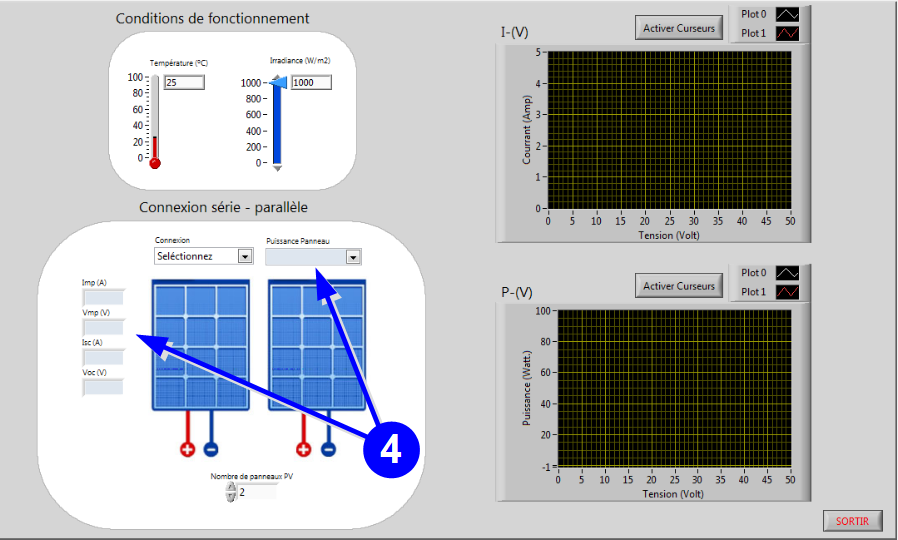

Pour les caractéristiques du panneau solaire, CHOISIR pour la puissance panneau « Autre »
SAISIR les caractéristiques des panneaux photovoltaïques équipant la balise marine :
Tension nominale : Vmp (V) = 18 V
Tension à vide : Voc (V) = 21,96 V
Courant nominal : Imp (A) = 0,29 A
Courant de court-circuit : Isc (A) = 0,326 A
Q8 / RELEVER les grandeurs électriques délivrées par les panneaux photovoltaïques en série pour une irradiance de 1000 W/m²
Irradiance (W/m²) | Tension à vide « Voc » (V) pour I=0V | Courant de court-circuit « Isc » (A) pour U=0V | Puissance crête (W) |
|---|---|---|---|
1000 |
Q9 / INDIQUER l'intérêt de coupler deux panneaux photovoltaïques en série en précisant la grandeur électrique qui n'évolue pas.
Conseil :

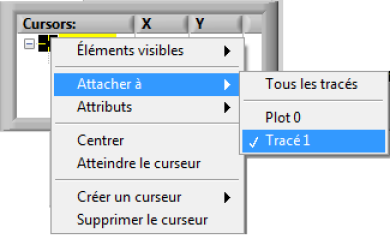

Pour que les curseurs suivent les nouvelles courbes, FAIRE un clic droit sur
puis CHOISIR « Attacher à » → « Tracé 1 » ou « Plot 1 »
DÉPLACER avec la souris les curseurs jaunes (pour plus de précision, ajuster les curseurs avec
)
Ne pas oublier de désactiver les curseurs pour que les modifications de l’irradiance soient prises en compte.
ASSOCIATION PARALLÈLE
Dans la rubrique « Connexion », CHOISIR une association de 2 panneaux en parallèle.

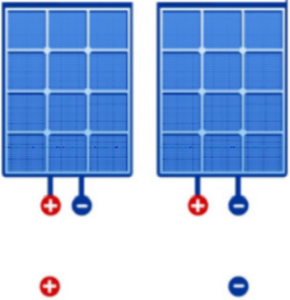

Q10 / COMPLÉTER le schéma ci-contre pour mettre les deux panneaux en parallèle.
Q11 / RELEVER les grandeurs électriques délivrées par les panneaux photovoltaïques en parallèle pour une irradiance de 1000 W/m²
Irradiance (W/m²) | Tension à vide « Voc » (V) pour I=0V | Courant de court-circuit « Isc » (A) pour U=0V | Puissance crête (W) |
|---|---|---|---|
1000 |
Q12 / INDIQUER l'intérêt de coupler deux panneaux photovoltaïques en parallèle en précisant la grandeur électrique qui n'évolue pas.

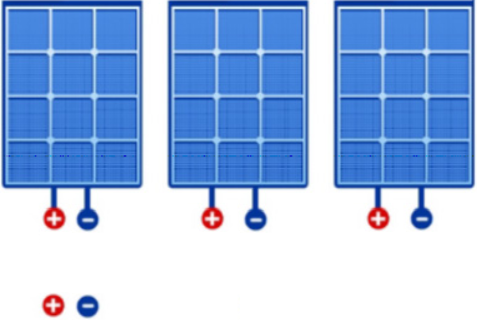

Q13 / La balise est équipée de 3 panneaux photovoltaïques. A partir du schéma électrique de la balise marine, INDIQUER le couplage utilisé au niveau du schéma électrique [pdf] et COMPLÉTER le schéma ci-contre :
Q14 / EN DÉDUIRE la valeur de la tension et l'intensité du courant de l'ensemble.
Tension (Vmp) : 18 V
Courant (Imp) :
