Influence de l'irradiance
OUVRIR le logiciel « EFT – 900 » (Simulation)

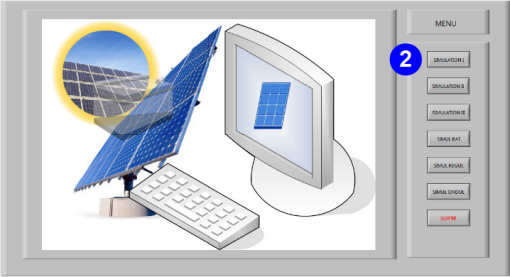

CLIQUER sur « SIMULATION I »

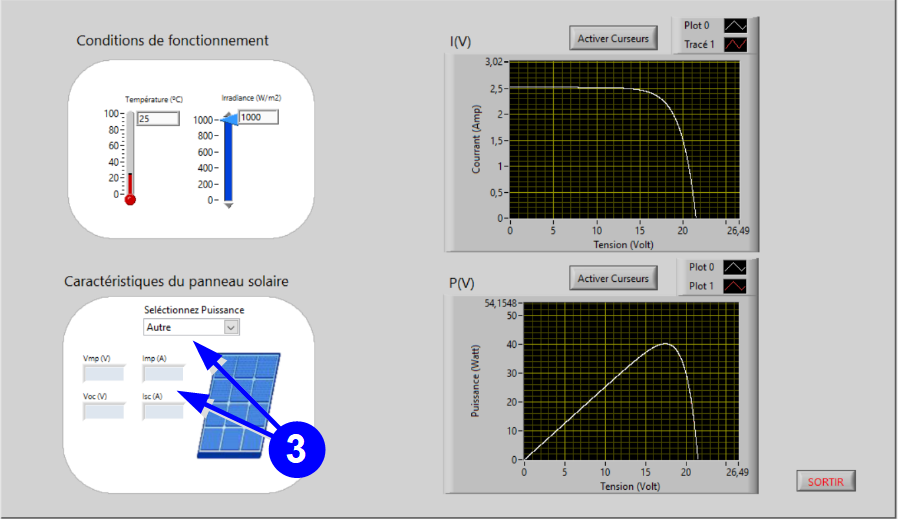

Pour les caractéristiques du panneau solaire, CHOISIR pour la puissance panneau « Autre »
SAISIR les caractéristiques des panneaux photovoltaïques équipant la balise marine :
Tension nominale : Vmpp (V)
Tension à vide : Voc (V)
Courant nominal : Impp (A)
Courant de court-circuit : Isc (A)
AGIR sur le potentiomètre de l'irradiance pour voir apparaître une 2ème courbe rouge sur les 2 graphes existants. (LAISSER la température sur 25°C)
Q4 / Avec cet outil, COMPLÉTER le tableau ci-dessous pour les différentes valeurs d'irradiance proposées. (Pour que les changements d'irradiance soit pris en compte, il faut désactiver tous les curseurs)
Irradiance (W/m2 | 0 | 200 | 400 | 600 | 800 | 1000 |
|---|---|---|---|---|---|---|
Tension (V) à vide « Voc » (pour I = 0A) | ||||||
Courant (A) en court-circuit «Isc» (pour U = 0V) | ||||||
Puissance maxi (Wc : Watt crête) |
Conseil :
Pour que les curseurs suivent les nouvelles courbes, FAIRE un clic droit sur
puis CHOISIR « Attacher à » → « Tracé 1 » ou « Plot 1 »
DÉPLACER avec la souris les curseurs jaunes (pour plus de précision, ajuster les curseurs avec
)
Ne pas oublier de désactiver les curseurs pour que les modifications de l’irradiance soient prises en compte.
Q5 / COMMENTER l'évolution de la tension en fonction de l'irradiance.

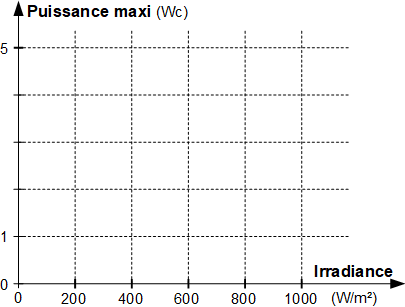

Q6 / TRACER l'évolution de la puissance maxi en fonction de l'irradiance.
COMMENTER cette courbe.
